ZAZM電動套筒調節閥

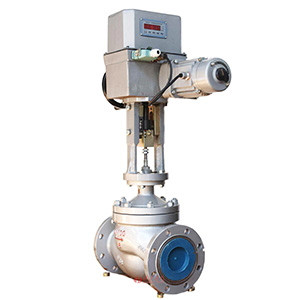

ZAZM電動套筒調節閥圖片

ZAZM電動套筒調節閥 產品說明
ZAZM電動套筒調節閥由DKZ型系列直行程電動執行機構和套筒閥兩部分組成。以單相交流220V電源為動力,接受0~10mA或4~20mA直流信號,自動地控制調節閥開度,從而達到對壓力、溫度、流量、液位等工藝參數的連續調節。
該產品具有比雙座閥大的流量系數,且允許壓差大,穩定性好,工作時不易產生振動,適用性強等優點,廣泛地應用于電力、冶金、石油、化工、輕工等工業部門的自動控制系統。

ZAZM電動套筒調節閥 技術參數
公稱通徑DN(mm) 25 40 50 80 100 150 200
額定流量系數Kv 全量 15 35 50 125 190 400 630
0.6 9 20 30 75 115 240 350
流量特性 直線、等百分比
公稱壓力PN(MPa) 1.6,4.0,6.4
連接型式 法蘭連接:PN1.6按JB79-59標準
配用執行機構型號 DKZ-310 DKZ-410 DKZ-410
出抽推力(N) 4000 6400 6400
行程L(mm) 16 25 40 60
全行程時間(S) 12.5 20 32 40
作用方式 電開式(K)常用;電關式(B)
輸入信號 0~10mA 4~20mA DC
供電電源 220V;50~60Hz
固有可調比R 30:1
ZAZM電動套筒調節閥 材料適用溫度
閥體材料 材料牌號 公稱壓力(MPa) 適用溫度范圍(℃)
常溫型 熱片型
鑄鋼 ZG230~450 4.0,6.4 -40~250 -40~450
鑄不銹鋼 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti 4.0,6.4 -40~250 -60~450
ZAZM電動套筒調節閥 性能參數
項目 技術性能指標
基本誤差% ≤±5
回差% ≤3
死區% ≤5
泄漏量 0.01%×閥額定容量
額定流量系數誤差% ≤±10
ZAZM電動套筒調節閥 結構尺寸圖

ZAZM電動套筒調節閥結構圖

ZAZM電動套筒調節閥 連接尺寸
公稱通徑DN(mm) A×B L H H1
1.6 4.0 6.4 常溫型 散熱型
25 230×460 184 197 210 668 819 75
40 222 235 251 684 835 95
50 254 267 286 684 835 98
80 230×530 298 317 337 785 946 130
100 352 368 394 795 946 156
125 260×630 451 473 508 945 1160 208
150 600 615 650 945 1160 250
200 650 670 690 1050 1320 265
300 740 770 800 1145 1380 295
