產品中心-上海川滬閥門廠

當前位置：首頁 > 產品中心 > 電動調節閥電動調節閥
電動調節球閥 | CHQ941F/PPL/H/Y

電動調節球閥 產品圖片

電動調節球閥 產品說明
電動調節球閥是有角行程電動執行器和球閥組成，電動執行器內置伺服系統，無須另配伺服放大器，輸入4-20mA信號或者0-10V及220VAC電源即可控制運轉。電動調節球閥具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。電動調節球閥通常用于密封要求嚴格的場合，除控制氣體、液體、蒸汽介質外，還適宜控制污水和含有纖維性雜質的介質，廣泛用于石油、化工、冶金、輕工、造紙、電站、制冷等工作領域。電動調節球閥有標準型、高溫型、耐腐蝕型等多種選擇。

電動調節球閥 技術參數
公稱通徑 15 20 25 32 40 50 65 80 100 125 150 200 250 300
流量系數Kv 21 38 72 112 170 273 384 512 940 1452 2222 3589 5128 7359
公稱壓力(MPa) PN1.6、2.5、4.0、6.4、10.0MPa
泄漏量 軟密封：零泄漏；硬密封：≤額定流量的10-5
閥體形式 兩段式閥體(浮動球體) 兩段式閥體(固定球體)
閥芯形式 "O"型球形閥芯
密封填料 聚四氟乙烯(PTFE)、金屬石墨纏繞墊片
連接形式 法蘭、焊接、螺紋
流量特性 快開特性
可調范圍 DN15-65 DN80-300
250:1 350:1
基本誤差 ±1%
死區 ≤1%
回差 ≤1%
適用溫度 密封面
PTFE≤150℃、 RTFE≤180℃ 、PPL≤300℃、 硬密封≤450℃
電動調節球閥 零部件參數
零件名稱 材料名稱
閥體 WCB 304(CF8) 316(CF8M) 316L(CF3M)
球體 2Cr13+氮化處理 304 316 316L
閥桿 2Cr13 304 316 316L
密封圈 聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨
適用介質 水、氣體、蒸汽、油品等 硝酸等腐蝕性介質 醋酸等腐蝕介質 尿素等腐蝕性介質

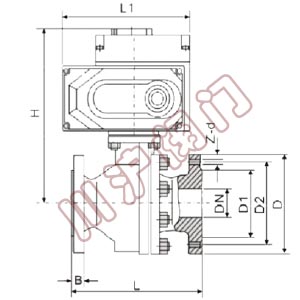

電動調節球閥 結構尺寸圖

電動調節球閥 結構圖

電動調節球閥 連接尺寸
公稱直徑 連接尺寸
L D D2 D1 B H L1 Z-d
15 130 95 65 45 14 176 161 4-14
20 140 105 75 55 14 180 161 4-14
25 150 115 85 65 14 182 161 4-14
32 165 135 100 78 16 188 161 4-14
40 180 145 110 85 16 198 161 4-18
50 200 160 125 100 16 198 161 4-18
65 200 180 145 120 18 222 188 4-18
80 250 195 160 135 20 237 188 8-18
100 280 215 180 155 20 281 268 8-18
125 320 245 210 185 22 300 268 8-18
150 360 280 240 210 24 300 268 8-23
200 400 335 295 265 26 368 268 12-23
250 533 405 335 320 30 418 268 12-25

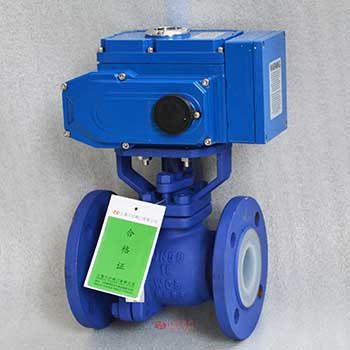

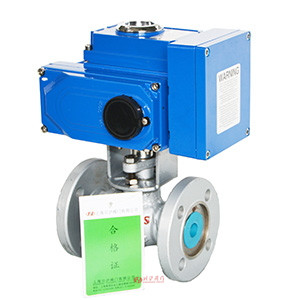

電動調節球閥圖片

電動調節球閥圖片 電動調節球閥圖片
