電動單座調節閥 | ZRSP
電動單座調節閥 產品說明
電動單座調節閥由電動執行機構和單座調節閥體組成,采用頂部導向結構,由3810L電動執行機構和調節閥體組成,內含飼服功能,接受統一的4-20mA或1-5V·DC的標準信號,將電流信號轉變成相對應的直線位移,自動地控制調節閥開度,達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。電動單座調節閥廣泛使用控制氣體、液體、蒸汽等介質。
電動單座調節閥 技術參數
公稱通徑(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
閥座直徑 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
額定流量系數(KV) | 直線 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 630 | 875 | 1250 |
等百分 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 360 | 570 | 850 | 1180 | |
允許壓差(MPa) | 3.2 | 3.0 | 2.0 | 1.8 | 1.5 | 1.4 | 1.0 | 0,7 | 0.6 | 0.5 | 0.3 | 0.2 | 0.1 | |
公稱壓力(MPa) | 1.6、2.5、4.0、6.4、10.0 | |||||||||||||
額定行程 | 16 | 25 | 40 | 60 | 100 | |||||||||
閥蓋形式 | 標準型(-17~+250℃)、高溫型(+250~+450℃)、低溫型(-40~-196℃)、波紋管密封型(-40~+350℃) | |||||||||||||
壓蓋形式 | 螺栓壓緊式 | |||||||||||||
密封填料 | V型聚四氟乙烯填料、V型柔性石墨填料 | |||||||||||||
閥芯形式 | 單座柱塞型閥芯 | |||||||||||||
流量特性 | 直線性、等百分比 | |||||||||||||
配置執行器類別 | 381L系列電動執行器、PSL系列電動執行器 | |||||||||||||
執行器參數 | 電源電壓:220V/50Hz、輸入信號:4-20mA或1-5V·DC、輸出信號:4-20mA·DC | |||||||||||||
防護等級:相當IP55、隔爆標志:ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能:手柄 | ||||||||||||||
環境溫度:-25~+70℃、環境濕度:≤95% |
電動單座調節閥 零部件參數
零部件 | 材質 | |||
---|---|---|---|---|
閥體 | WCB | CF8 | CF8M | CF3M |
閥座 | 304 | 304 | 316 | 316L |
墊片 | PTFE/金屬石墨墊片 | |||
閥芯 | 304 | 304 | 316 | 316L |
導向套 | 304 | 304 | 316 | 316L |
閥蓋 | WCB | CF8 | CF8M | CF3M |
閥桿 | 304 | 304 | 316 | 316L |
填料 | PTFE/柔性石墨 |
電動單座調節閥 性能參數
項目 | 指標值 | ||
---|---|---|---|
基本誤差% | 配3810L±2.5; 配PSL±1.0 | ||
回差% | 配381L ±2.0; 配PSL±1.0 | ||
死區% | 1.0 | ||
始終點偏差% | 電開 | 始點±2.5 | 終點±2.5 |
始點±2.5 | 終點±2.5 | ||
電關 | 始點 | ±2.5 | |
終點 | ±2.5 | ||
額定行程偏差% | ≤2.5 | ||
泄露量L/h | 0.01%×閥額定容量 | ||
可調范圍R | 30:1 |
電動單座調節閥 結構尺寸圖
電動單座調節閥 連接尺寸
公稱通徑(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
L | PN16/25 | 181 | 184 | 200 | 222 | 254 | 276 | 298 | 352 | 410 | 451 | 600 | 650 | 740 |
PN40 | 194 | 197 | 200 | 235 | 267 | 292 | 317 | 368 | 425 | 473 | 610 | 760 | 910 | |
PN64 | 206 | 200 | 210 | 251 | 286 | 311 | 337 | 394 | 440 | 508 | 650 | 810 | 950 | |
H | PN16/25 | 52.5 | 57.5 | 75 | 75 | 85.5 | 92.5 | 100 | 110 | 142.5 | 158 | 170 | 195 | 230 |
PN40 | 52.5 | 57.5 | 75 | 75 | 82.5 | 92.5 | 100 | 117.5 | 150 | 167.5 | 187.5 | 205 | 245 | |
PN64 | 65 | 40 | 85 | 85 | 90 | 102.5 | 107.5 | 125 | 172.5 | 195 | 207.5 | 230 | 260 | |
H1 | 132 | 132 | 158 | 170 | 179 | 214 | 221 | 234 | 270 | 294 | 331 | 390 | 450 | |
H2 | 3810L | 373 | 373 | 495 | 495 | 495 | 700 | 700 | 700 | 725 | 725 | 725 | 725 | 725 |
PSL | 465 | 465 | 465 | 465 | 465 | 560 | 560 | 560 | 560 | 560 | 788 | 788 | 788 | |
D | 3810L | 225 | 225 | 225 | 225 | 225 | 257 | 257 | 257 | 310 | 310 | 310 | 310 | 310 |
PSL | 177 | 177 | 177 | 177 | 177 | 182 | 182 | 182 | 182 | 182 | 218 | 218 | 218 |

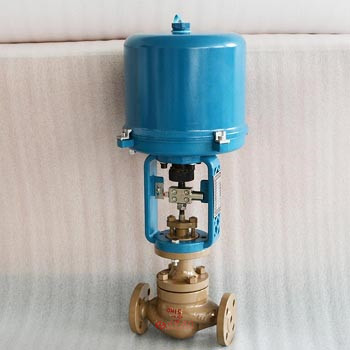

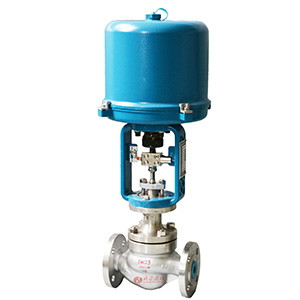

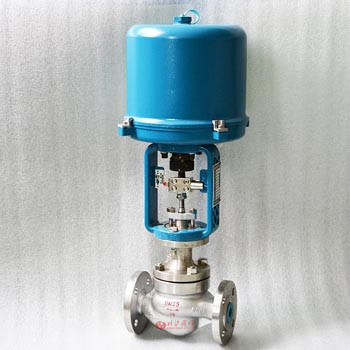

電動單座調節閥 圖片
