產品中心-上海川滬閥門廠

當前位置：首頁 > 產品中心 > 電動調節閥電動調節閥
防爆電動調節蝶閥 | CHFBD943F/H

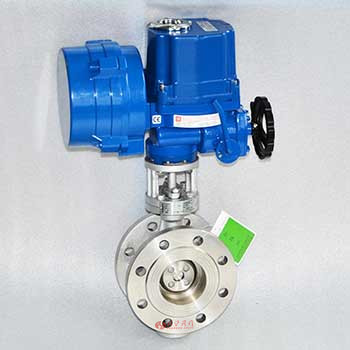

防爆電動調節蝶閥 產品圖片

防爆電動調節蝶閥 產品說明
防爆電動調節蝶閥是有角行程電動執行器和蝶閥組成，電動執行器內置伺服系統，無須另配伺服放大器，輸入4-20mA信號或者1-5V及220VAC電源即可控制運轉。防爆電動調節蝶閥具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。防爆電動調節蝶閥通常用于密封要求嚴格的場合，除控制氣體、液體、蒸汽介質外，還適宜控制污水和含有纖維性雜質的介質，廣泛用于石油、化工、冶金、輕工、造紙、電站、制冷等工作領域。防爆電動調節蝶閥有標準型、高溫型等多種選擇。

防爆電動調節蝶閥 技術參數
公稱通徑DN(mm) 50～1200
公稱壓力 PN1.0、1.6、2.5MPa
法蘭標準 JB/T79、GB/T9113、HG20594-97
連接形式 法蘭式
閥板形式 垂直板式
流量特性 近似快開型
動作范圍 0～90°
泄露量 按GB/T4213-92，為Kv值的10-4
基本誤差 ±2.5%
回差 ±2.5%
死區 1% (可調)
可調范圍 50:1
配置執行機構 可配HQ、CHV等系列角行程電動執行機構
控制方式 智能調節(4～20mA模擬量信號控制)
防爆電動調節蝶閥 零部件參數
底座 HT200、WCB、CF3、CF3M、CF8、CF8M
下軸套 銅合金、304、316
閥體 HT200、WCB、CF3、CF3M、CF8、CF8M
密封圈 NBR丁晴橡膠、PTFE、PPL、304、316
壓板、蝶板 HT200、WCB、CF3、CF3M、CF8、CF8M
固定銷 25、35、45
上、下閥軸 2Cr13、304、316、316L
上軸套 銅合金、304、316
填料 聚四氟乙烯/柔性石墨
填料壓蓋組件 HT200、WCB、CF3、CF3M、CF8、CF8M

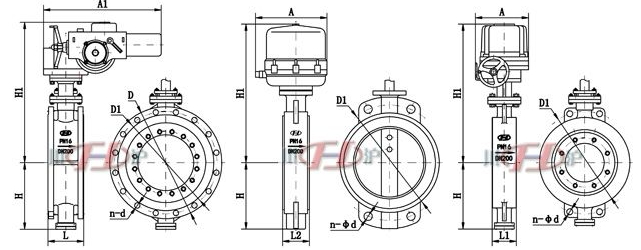

防爆電動調節蝶閥 結構尺寸圖

防爆電動調節蝶閥 結構圖

防爆電動調節蝶閥 連接尺寸
公稱通經(DN) 主要尺寸 法蘭尺寸
L L1/L2 H H1 1.0MPa 1.6MPa 2.5MPa
硬密封 軟密封 D D1 n-Фd D D1 n-Фd D D1 n-Фd
50 108 43 112 63 530 165 125 4-18 165 125 4-18 165 125 4-18
65 112 46 115 70 530 185 145 4-18 185 145 4-18 185 145 8-18
80 114 46 120 83 565 200 160 4-18 200 160 8-18 200 160 8-18
100 127 52 138 105 600 220 180 8-18 220 180 8-18 235 190 8-22
125 140 56 164 115 640 250 210 8-18 250 210 8-18 270 220 8-26
150 140 56 175 137 705 285 240 8-22 285 240 8-22 300 250 8-26
200 152 60 200 164 775 340 295 8-22 340 295 12-22 360 310 12-26
250 165 68 243 206 945 395 350 12-22 405 355 12-26 425 370 12-30
300 178 78 250 230 1070 445 400 12-22 460 410 12-26 485 430 16-30
350 190 78 280 248 1140 505 460 16-22 520 470 12-26 555 490 16-33
400 216 102 305 289 1210 565 515 16-26 580 525 16-26 620 550 16-36
450 222 114 350 320 1335 615 565 20-26 640 585 16-30 670 600 20-36
500 229 127 380 343 1415 670 620 20-26 715 650 20-30 730 660 20-36
600 267 154 445 413 1605 780 725 20-30 840 770 20-33 845 770 20-39
700 292 165 480 478 1844 895 840 24-30 910 840 24-36 960 875 24-42
800 318 190 530 525 2040 1015 950 24-33 1025 950 24-39 1085 990 24-48
900 330 203 580 585 2255 1115 1050 28-33 1125 1050 28-39 1185 1090 28-48
1000 410 216 650 640 2380 1230 1160 28-36 1255 1170 28-42 1320 1210 28-56
1200 470 254 760 755 2640 1455 1380 32-39 1485 1390 32-48 1530 1420 32-56

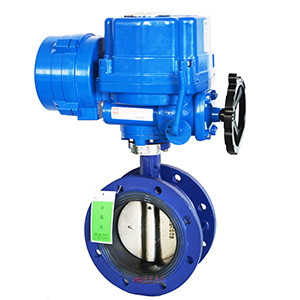

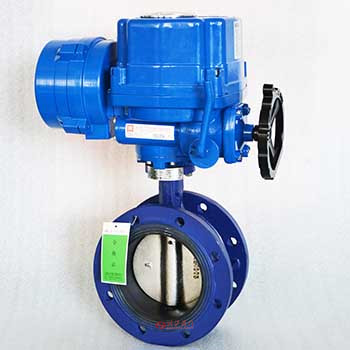

防爆電動調節蝶閥 圖片

防爆電動調節蝶閥圖片 防爆電動調節蝶閥圖片
