產品中心-上海川滬閥門廠

當前位置：首頁 > 產品中心 > 電動調節閥電動調節閥
電動調節蝶閥 | CHD971X/F/F46

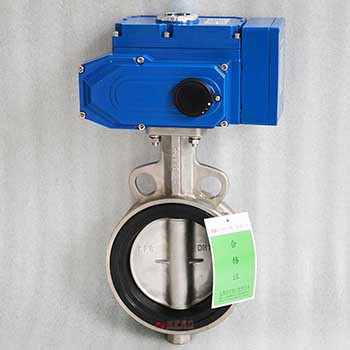

電動調節蝶閥圖片

電動調節蝶閥 產品說明
電動調節蝶閥是有角行程電動執行器和蝶閥組成，電動執行器內置伺服系統，無須另配伺服放大器，輸入控制信號（4-20mA或1-5VDC）及單項電源即可控制運轉，具有功能強、體積小、性能可靠、配套簡單、流通能力大，特別適用于介質是粘稠，含顆粒、纖維性質的場合?？蓮V泛應用于食品、環保、輕工、化工、教學設備、造紙、電力等行業的過程自動控制系統中。電動調節蝶閥有標準型、高溫型、耐腐蝕型等多種選擇。

電動調節蝶閥 技術參數
公稱通徑DN(mm) 50～1200
公稱壓力 PN1.0、1.6、2.5MPa
法蘭標準 JB/T79、GB/T9113、HG20594-97
連接形式 法蘭式
閥板形式 垂直板式
流量特性 近似快開型
動作范圍 0～90°
泄露量 按GB/T4213-92，為Kv值的10-4
基本誤差 ±2.5%
回差 ±2.5%
死區 1% (可調)
可調范圍 50:1
配置執行機構 可配HQ、CHV等系列角行程電動執行機構
控制方式 智能調節(4～20mA模擬量信號控制)
電動調節蝶閥 零部件參數
底座 HT200、WCB、CF3、CF3M、CF8、CF8M
下軸套 銅合金、304、316
閥體 HT200、WCB、CF3、CF3M、CF8、CF8M
密封圈 NBR丁晴橡膠、PTFE、PPL、304、316
壓板、蝶板 HT200、WCB、CF3、CF3M、CF8、CF8M
固定銷 25、35、45
上、下閥軸 2Cr13、304、316、316L
上軸套 銅合金、304、316
填料 聚四氟乙烯/柔性石墨
填料壓蓋組件 HT200、WCB、CF3、CF3M、CF8、CF8M

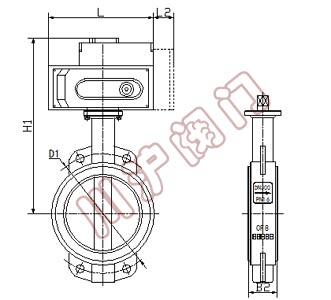

電動調節蝶閥 結構尺寸圖

電動調節蝶閥結構圖

電動調節蝶閥 連接尺寸
公稱通徑DN L L2 B2 H1 D1
50 161 40 42.6 297 92
65 161 40 45.6 310 106
80 161 40 45.6 331 122
100 188 40 51.6 348 150
125 268 40 55.6 428 177
150 268 40 55.6 447 204
200 268 40 59.6 481 260
250 268 40 67.6 520 314
300 268 40 77.6 548 370
350 268 40 79 583 422
400 268 40 105 615 473
450 268 40 112 819 526
500 268 40 129 847 577

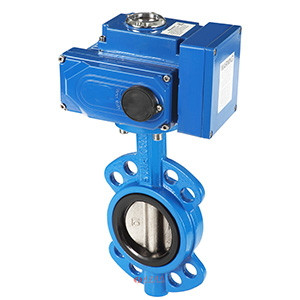

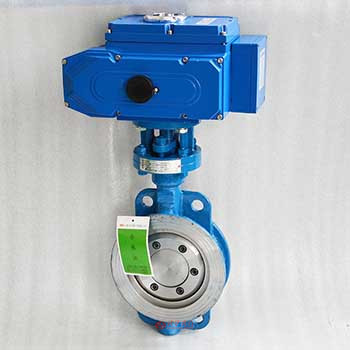

電動調節蝶閥 圖片

電動調節蝶閥圖片 電動調節蝶閥圖片
