產品中心-上海川滬閥門廠

當前位置：首頁 > 產品中心 > 電動調節閥電動調節閥
電動V型調節球閥 | CHVQ940F/PPL/H/Y

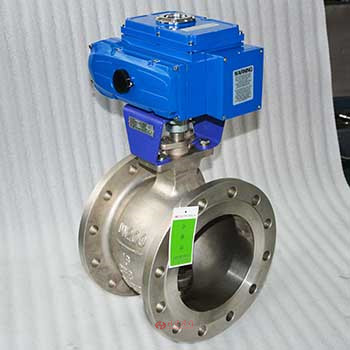

電動V型調節球閥 產品圖片

電動V型調節球閥 產品說明
電動V型調節球閥是有角行程電動執行器和V型球閥組成，電動執行器內置伺服系統，無須另配伺服放大器，輸入4-20mA信號或者0-10V及220VAC電源即可控制運轉。電動V型調節球閥具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。電動V型調節球閥通常用于密封要求嚴格的場合，除控制氣體、液體、蒸汽介質外，還適宜控制污水和含有纖維性雜質的介質，廣泛用于石油、化工、冶金、輕工、造紙、電站、制冷等工作領域。電動V型調節球閥有標準型、高溫型等多種選擇。

電動V型調節球閥 技術參數
公稱通徑DN 25 32 40 50 65 80 100 125 150 200 250 300 350 400
額定流量系數Cv 32 43 78 90 160 250 360 610 1120 1850 2950 3700 7195 11466
公稱壓力 PN1.6、2.5、4.0、6.4MPa
強度試驗 2.4～9.6MPa
密封試驗 1.76～7.0MPa
流量特性 近似等百分比、直線特性
閥板轉角（度） 0°～至90°（可調）
允許泄漏量等級 軟密封：零泄露
硬密封：≤額定Cv×0.001%		 軟密封：VI微氣泡級，金屬密封：≤額定CV×0.065%
動作時間（S/90度） 8.5～30 36～60
可調節比 250:1 300:1
基本誤差 全行程的≤±2%
回差 全行程的≤±2%
死區 全行程的≤0.8%
輸入信號 4～20mA DC
輸出信號 4～20mA DC
電動V型調節球閥 零部件參數
零件名稱 材料名稱
閥體 WCB 304(CF8) 316(CF8M) 316L(CF3M)
球體 2Cr13+氮化處理 304 316 316L
閥桿 2Cr13 304 316 316L
密封圈 聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨
適用介質 水、氣體、蒸汽、油品等 硝酸等腐蝕性介質 醋酸等腐蝕介質 尿素等腐蝕性介質
電動V型調節球閥 結構尺寸圖

電動V型調節球閥 結構圖

電動V型調節球閥 連接尺寸
公稱通徑 DN(mm) 25 32 40 50 65 80 100 125 150 200 250 300
L 102 102 114 124 143 165 194 213 229 243 297 338
L1 62 62 62 75 80 100 115 130 160 200 240 334
H 60 60 65 95 105 120 140 155 165 205 240 270
H1 277 285 305 364 379 389 402 426 453 473 540 590
A 157 208 208 208 256 256 256 256 256 256 380 380
PN1.6MPa法蘭尺寸
D 115 140 150 165 185 200 220 250 285 340 405 460
D1 85 100 110 125 145 160 180 210 240 295 355 410
D2 65 76 84 99 118 132 156 184 211 266 319 370
n-φd 4-14 4-18 4-18 4-18 4-18 8-18 8-18 8-18 8-22 12-22 12-26 12-26
PN2.5MPa法蘭尺寸
D 115 140 150 165 185 200 235 270 300 360 425 485
D1 85 100 110 125 145 160 190 220 250 310 370 430
D2 65 76 84 99 118 132 156 184 211 274 330 389
n-φd 4-14 4-18 4-18 4-18 8-18 8-18 8-22 8-26 8-26 12-26 12-30 16-30

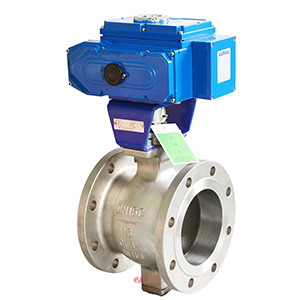

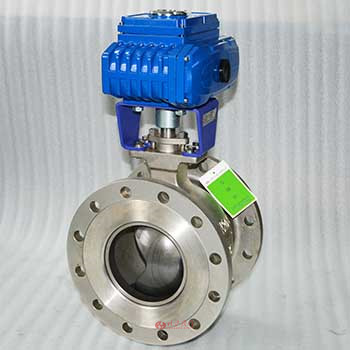

電動V型調節球閥 圖片

電動V型調節球閥圖片 電動V型調節球閥圖片
