產品中心-上海川滬閥門廠

當前位置：首頁 > 產品中心 > 電動調節閥電動調節閥
電動智能型調節閥 | ZASP

電動智能型調節閥圖片

電動智能型調節閥 產品說明
電動智能型調節閥是由電動智能型執行器和調節閥閥體組成，智能型電動執行機構結構緊湊，重量輕，體積小。它采用直流無刷電機以及齒輪箱減速，具有高效率，噪音低。后還采用電動機里面的霍爾傳感器來檢測位置，具有控制精度高，壽命長，簡化了機槭結構。電氣控制部分采用模塊化設計，由驅動單元，控制單元，液晶顯示單元，非侵人式的觸摸按鍵單元組成，具有操作簡單，調試方便，接線方便。轉矩控制以及行程限位都通過電子電路來實現，從而 實現無需開蓋調試。

電動智能型調節閥 技術參數
公稱通徑(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
閥座直徑 20 25 32 40 50 65 80 100 125 150 200 250 300
額定流量系數(KV) 直線 6.9 11 17.6 27.5 44 69 110 176 275 440 630 875 1250
等百分 6.3 10 16 25 40 63 100 160 250 360 570 850 1180
允許壓差(MPa) 3.2 3.0 2.0 1.8 1.5 1.4 1.0 0,7 0.6 0.5 0.3 0.2 0.1
公稱壓力(MPa) 1.6、2.5、4.0、6.4、10.0
額定行程 16 25 40 60 100
閥蓋形式 標準型(-17～+250℃)、伸長I型(+250～+450℃)、伸長II型(-45-100℃)、伸長II型(-100-196℃)、波紋管密封型(成型式或焊接式)
壓蓋形式 螺栓壓緊式
密封填料 V型聚四氟乙烯填料、V型柔性石墨填料
閥芯形式 單座柱塞型閥芯
流量特性 直線性、等百分比
配置執行器類別 2SB型電動智能型執行器
執行器參數 電源電壓：220V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC
防護等級：相當IP55、隔爆標志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手輪
環境溫度：-25～+70℃、環境濕度：≤95%
電動智能型調節閥 零部件參數
零部件 材質
閥體 WCB CF8 CF8M CF3M
閥座 304 304 316 316L
墊片 PTFE/金屬石墨墊片
閥芯 304 304 316 316L
導向套 304 304 316 316L
閥蓋 WCB CF8 CF8M CF3M
閥桿 304 304 316 316L
填料 PTFE/柔性石墨
電動智能型調節閥 性能參數
項目 指標值
基本誤差% 配3810L±2.0； 配PSL±1.0
回差% 配381L ±2.0； 配PSL±1.0
死區% 1.0
始終點偏差% 電開 始點±2.5 終點±2.5
始點±2.5 終點±2.5
電關 始點 ±2.5
終點 ±2.5
額定行程偏差% ≤2.5
泄露量L/h 0.01%×閥額定容量
可調范圍R 30：1

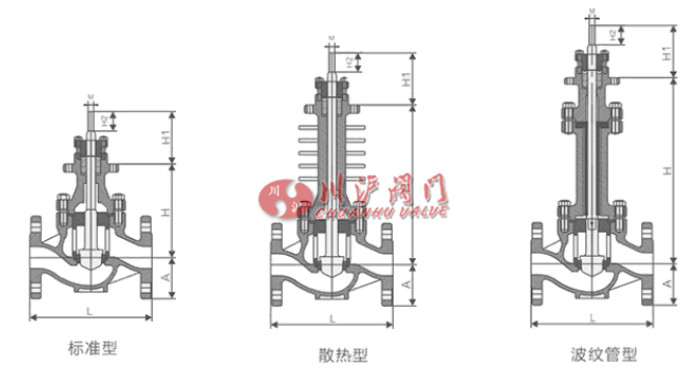

電動智能型調節閥 結構尺寸圖

電動智能型調節閥結構圖

電動智能型調節閥 連接尺寸
公稱通徑
DN		 結構長度L 高度H H1 H2 A M
PN16/25
(150lb)		 PN40
(300lb)		 PN63
(600lb)		 標準型 伸長I型
(散熱片式)		 伸長II型
(低溫式)		 波紋管型
DN15/20 184 194 206 130 240 300 270 95 35 52.5 M12*1.25
DN25 184 197 210 140 250 310 280 95 35 57.5
DN32 200 210 220 155 265 325 295 95 35 70
DN40 222 235 251 170 280 340 340 95 35 75
DN50 254 267 286 180 290 350 350 95 35 82.5
DN65 276 292 311 220 350 410 475 110 45 92.5 M16*1.5
DN80 298 317 337 230 360 420 485 110 45 100
DN100 352 368 394 245 375 435 500 110 45 117.5
DN125 410 425 440 295 455 525 645 135 55 140 M20*1.5
DN150 451 473 508 325 485 555 675 135 55 160
DN200 600 600 650 385 545 615 735 135 55 210
DN250 673 708 752 470 650 725 950 170 60 260 M24*1.5

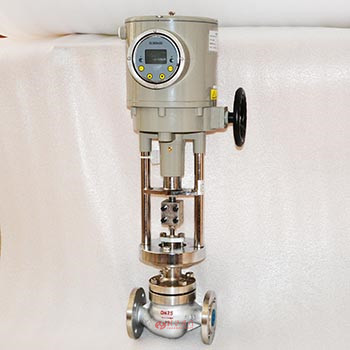

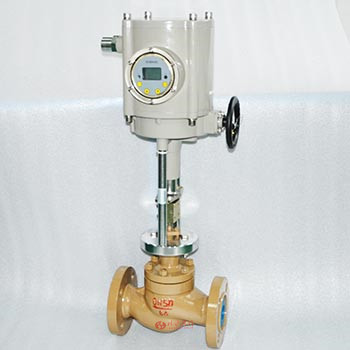

電動智能型調節閥 圖片

電動智能型調節閥圖片 電動智能型調節閥圖片
