氣動V型調節球閥(對夾式) | CHVQ670F

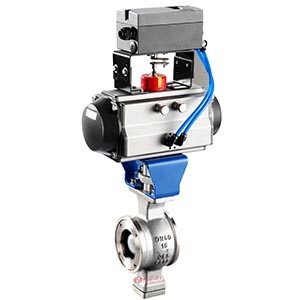

氣動V型調節球閥 產品圖片

氣動V型調節球閥 產品說明
氣動V型調節球閥是由單作用或者是雙作用氣動執行機構和V型調節球閥組成,球閥的閥芯設計成帶有特殊形狀的V型缺口,具有精確的截流物性和控制功能,適用于各種控制場合,結構緊湊,體積小等優點。由于閥芯和閥座之間是無間隙回轉,所以具有很大的剪切力及自潔性能,所以氣動對夾式調節球閥適用于含有纖維性或有微小固體顆粒的懸濁液及固態顆粒狀的控制??蓮V泛用于石油、化工、造紙、化纖、電力、冶金、制藥、環保等工業部門的自控系統中。
  球閥是一種重要的閥類,在石油化工和長輸管線等領域有廣泛應用。它的關閉件是一個帶孔的部分球體,球體隨閥桿轉動,實現閥門的開啟或關閉。流向可任意,可調范圍廣,能用于高壓和大口徑場合,控制高粘度,帶有纖維和細顆粒的介質。

氣動V型調節球閥 性能參數
公稱通徑DN 25 32 40 50 65 80 100 125 150 200 250 300 350 400
額定流量系數Cv 32 43 78 90 160 250 360 610 1120 1850 2950 3700 7195 11466
公稱壓力 PN1.6、2.5、4.0、6.4MPa
強度試驗 2.4~9.6MPa
密封試驗 1.76~7.0MPa
流量特性 近似等百分比
閥板轉角(度) 0°~至90°(可調)
允許泄漏量等級 軟密封:零泄露
硬密封:≤額定Cv×0.001%
軟密封:VI微氣泡級,金屬密封:≤額定CV×0.065%
動作時間(S/90度) 8.5~30 36~60
可調節比 250:1 300:1
配置執行器 AT、AW系列單雙作用氣動執行器
控制方式 4~20mA
氣動V型調節球閥 材質說明
零件名稱 材料名稱
閥體、閥蓋 WCB+F46 304(CF8)+F46 316(CF8M)+F46 316L(CF3M)+F46
球體 2Cr13+F46 304+F46 316+F46 316L+F46
閥桿 2Cr13+F46 304+F46 316+F46 316L+F46
閥座密封圈 PTFE、碳素纖維+PTFE
密封填料 聚四氟乙烯填料

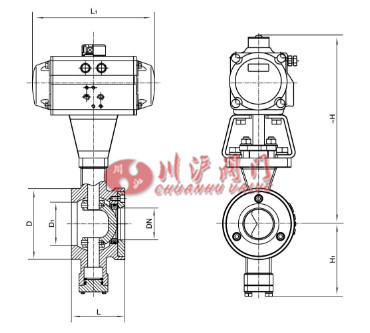

氣動V型調節球閥 結構尺寸圖

氣動V型調節球閥 結構圖

氣動V型調節球閥 連接尺寸
公稱通徑 DN 外形連接尺寸
L L1 -H H1 D D1
25 62 159 260 87 68 38
32 62 159 267 87 78 42
40 62 211 292 87 85 50
50 75 248 292 87 85 50
65 90 248 332 112 120 75
80 100 269 359 112 120 75
100 115 345 394 122 158 110
125 129 409 410 142 180 135
150 160 438 461 165 216 165
200 200 550 509 195 268 210
250 240 633 572 237 325 260

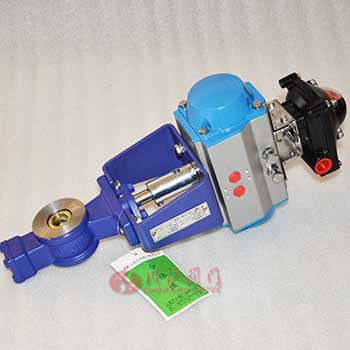

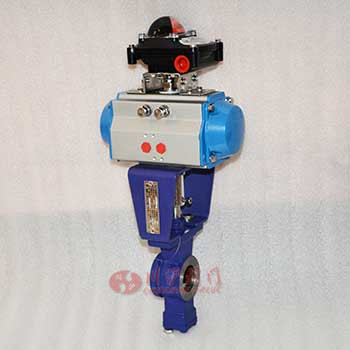

氣動V型調節球閥(對夾式)圖片

氣動V型調節球閥圖片 氣動V型調節球閥圖片
