氣動保溫調節閥 | ZJSP/M-BW

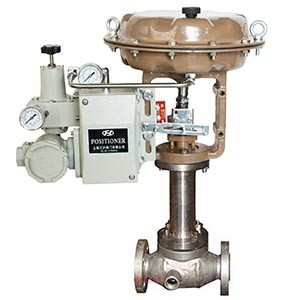

氣動保溫調節閥圖片

氣動保溫調節閥 產品說明
氣動保溫調節閥閥芯采用上導向結構,閥結構緊湊,有呈S流線型的通道,使其壓降損失小,流量大,可調范圍廣,流量特性精度高,符合IEC534標準。夾套保溫氣動調節閥適用于需要保溫的場合。當工藝介質的結晶溫度低于環境溫度或流體溫度降低，造成粘度增加或流體出現凝固時，這時在閥體和上閥蓋處增設蒸汽保溫夾磁裝置，使工藝過程按要求進行下去。氣動保溫調節閥的泄漏符合ANSI B16.104標準。夾套保溫氣動調節閥配用多彈簧薄膜執行機構，其結構緊湊，輸出力大。產品符合GB/T4213-92。

氣動保溫調節閥 技術參數
公稱通徑(DN) 20 25 32 40 50 65 80 100 150
閥座直徑 20 25 32 40 50 65 80 100 150
額定流量系數(KV) 單座 6.9 11 17.6 27.5 44 69 110 176 440
套筒 6.3 10 16 25 40 63 100 160 360
允許壓差(MPa) 單座 3.8 3.2 3.0 2.0 1.8 1.5 1.4 1.0 0.6
套筒 6.4 6.4 5.2 5.2 4.6 4.6 3.7 3.7 3.1
公稱壓力(MPa) 1.6、2.5、4.0、6.4
額定行程 16 25 40 60
配用執行器型號 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-45
閥蓋形式 標準型(-17～+250℃)、高溫型(+250～+450℃)、波紋管密封型(-40～+350℃)
壓蓋形式 螺栓壓緊式
閥體材質 碳鋼（WCB、WCC）、不銹鋼（CF8、CF8M、CF3、CF3M、雙相不銹鋼2520）
氣動保溫調節閥 零部件參數
閥體 WCB 304 316 316L
墊片 PTFE\石墨墊片 PTFE\石墨墊片 PTFE\石墨墊片 PTFE\石墨墊片

閥座/套筒

 304 304 316 316L
閥芯 304 304 316 316L
導向套/并帽 304 304 316 316L
中墊 PTFE\石墨墊片 PTFE\石墨墊片 PTFE\石墨墊片 PTFE\石墨墊片
閥蓋 WCB 304 316 316L
閥桿 304 304 316 316L
保溫夾套 25 304 316 316L
填料 PTFE/石墨 PTFE/石墨 PTFE/石墨 PTFE/石墨
螺栓 25 不銹鋼 不銹鋼 不銹鋼
填料壓蓋 WCB 304 316 316L
氣動保溫調節閥 性能參數
項目 不帶定位器 帶定位器
基本誤差% ±5.0 ±1.0
回差% 3.0 1.0
死區% 3.0 0.4
始終點偏差% 氣開 始點 ±2.5 ±1.0
始點 ±5.0 ±1.0
氣關 始點 ±5.0 ±1.0
終點 ±2.5 ±1.0
額定行程偏差% ≤2.5
泄露量L/h 0.01%×閥額定容量
可調范圍R 30：1
