氣動偏心調節球閥(凸輪撓曲調節閥) | CHPQ647F/H
氣動偏心調節球閥 產品說明
氣動偏心調節球閥是由氣動執行器、偏心半球閥和閥門定位器組成,控制信號4-20mA(可選配帶HART協議),控制閥門開度大小,實現對介質溫度、壓力、流量大小的調整。氣動偏心調節球閥是一種轉角90°的旋轉類球閥,具有結構緊湊、體積精小、運行可靠、流阻系數低、密封性好、維修容易、安裝方便、適應性強等優點。氣動偏心調節球閥特別適合于介質是粘稠、含顆粒、纖維性質的場合。廣泛應用于石油、化工、教學設備、輕工、高壓設備、制藥、造紙等工業自動控制系統中,作遠距離集中控制或就地控制。
球閥是一種重要的閥類,在石油化工和長輸管線等領域有廣泛應用。它的關閉件是一個帶孔的部分球體,球體隨閥桿轉動,實現閥門的開啟或關閉。流向可任意,可調范圍廣,能用于高壓和大口徑場合,控制高粘度,帶有纖維和細顆粒的介質。
氣動偏心調節球閥 性能參數
公稱通徑 DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
額定流 量系數 KV |
全腔型 | 14 | 25 | 30 | 55 | 100 | 135 | 230 | 320 | 500 | 850 | 1300 | 1750 |
60%腔型 | - | - | - | - | - | - | - | - | 300 | 510 | 780 | 1050 | |
40%腔型 | 6 | 10 | 12 | 20 | 40 | 54 | 92 | 128 | 200 | 340 | 520 | 700 | |
允許壓差(MPa) | ≤公稱壓力 | ||||||||||||
閥體形式 | 整體鑄造球形體 | ||||||||||||
閥芯形式 | 偏心旋轉閥芯(帶導流翼) | ||||||||||||
流量特性 | 近似等百分比 | ||||||||||||
動作范圍 | 全開60° | ||||||||||||
泄露量Q | 軟密封VI級、硬密封IV級,符合ANSI B16.104標準 | ||||||||||||
基本誤差 | ±1% | ||||||||||||
回差 | ±1% | ||||||||||||
死區 | ≤1% | ||||||||||||
可調范圍 | 全腔型(100:1)、60%腔型(60:1)、40%腔型(40:1) | ||||||||||||
配置執行機構 | GT、AT、AR、AW系列單雙作用氣動執行器 | ||||||||||||
控制方式 | 開關兩位控制、4~20mA模擬量信號控制 |
氣動偏心調節球閥 材質說明
零件名稱 | 材料 | |||
---|---|---|---|---|
閥體、閥蓋 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
球體 | 2Cr13+氮化處理 | 304 | 316 | 316L |
閥桿 | 2Cr13 | 304 | 316 | 316L |
閥座密封圈 | PTFE、碳素纖維+PTFE、對位聚苯 | |||
填料 | V型PTFE、柔性石墨 |

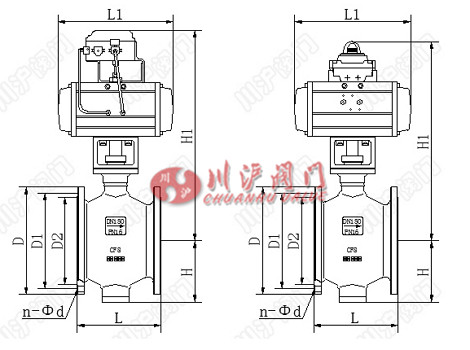

氣動偏心調節球閥 結構尺寸圖
氣動偏心調節球閥 連接尺寸
公稱通徑 DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
L | 法蘭式 | 102 | 102 | 114 | 124 | 143 | 165 | 194 | 213 | 229 | 243 | 297 | 338 |
H | 60 | 60 | 65 | 95 | 105 | 120 | 140 | 155 | 165 | 205 | 240 | 270 | |
H1 | 293 | 312 | 317 | 360 | 393 | 423 | 482 | 568 | 610 | 755 | / | / | |
L1 | 140 | 164 | 164 | 190 | 210 | 247 | 276 | 348 | 378 | 524 | / | / | |
PN1.6MPa法蘭連接尺寸 | |||||||||||||
D | 115 | 140 | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 | |
D1 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | |
D2 | 65 | 76 | 84 | 99 | 118 | 132 | 156 | 184 | 211 | 266 | 319 | 370 | |
n-Φd | 4-14 | 4-18 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-22 | 12-22 | 12-26 | 12-26 | |
PN2.5MPa法蘭連接尺寸 | |||||||||||||
D | 115 | 140 | 150 | 165 | 185 | 200 | 235 | 270 | 300 | 360 | 425 | 485 | |
D1 | 85 | 100 | 110 | 125 | 145 | 160 | 190 | 220 | 250 | 310 | 370 | 430 | |
D2 | 65 | 76 | 84 | 99 | 118 | 132 | 156 | 184 | 211 | 274 | 330 | 389 | |
n-Φd | 4-14 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-22 | 8-26 | 8-26 | 12-26 | 12-30 | 16-30 |
