當前位置：首頁 > 產品中心 > 氣動調節閥氣動調節閥
氣動低溫調節閥 | ZJSP/M-DW

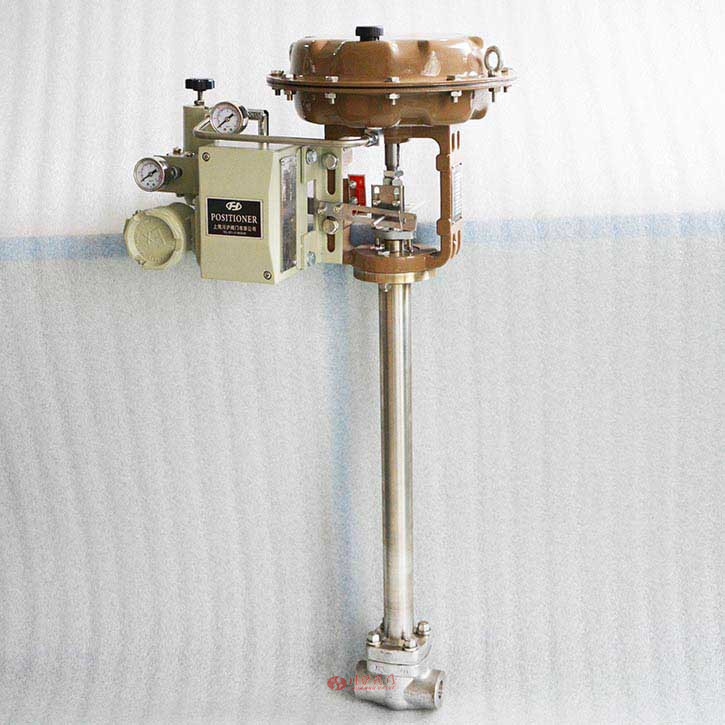

氣動低溫調節閥圖片

氣動低溫調節閥 產品說明
氣動低溫調節閥是由氣動多彈簧薄膜執行機構和低溫調節閥組成，氣動低溫調節閥在石油、化工、冶金等工業經營過程的自動控制中得到廣泛的應用。氣動低溫調節閥它特別適用于-60~-196℃低溫狀態下的介質（如液氧、液氮等）的調節。為確保調節精度，必須配用閥門定位器。超低溫氣動調節閥是單座調節閥、雙座調節閥的變形產品。它與常溫調節閥不同之處在于采用長頸型上閥蓋，使填料處于常溫下工作。氣動低溫調節閥由閥門定位器給出信號壓力輸入到氣動薄膜執行機構的氣室，產生推力，通過連接桿件帶動閥芯，閥芯位置的變化使閥的流通截面積變化，實現對介質流量的調節。

氣動低溫調節閥 技術參數
公稱通徑(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
閥座直徑 20 25 32 40 50 65 80 100 125 150 200 250 300
額定流量系數(KV) 單座 6.9 11 17.6 27.5 44 69 110 176 275 440 630 875 1250
套筒 6.3 10 16 25 40 63 100 155 250 370 580 900 1300
允許壓差(MPa) 單座 3.8 3.2 3.0 2.0 1.8 1.5 1.4 1.0 0,7 0.6 0.5 0.3 0.1
套筒 6.4 6.4 5.2 5.2 4.6 4.6 3.7 3.7 3.5 3.1 3.1 2.6 2.2
公稱壓力(MPa) 1.6、2.5、4.0、6.4
額定行程 16 25 40 60 100
執行器型號 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-45 ZHA/B-56
閥蓋形式 低溫型-10～-196℃、超低溫型-196～-250℃
壓蓋形式 螺栓壓緊式
密封填料 V型聚四氟乙烯填料、V型柔性石墨填料
閥體材質 不銹鋼(CF8、CF8M、CF3、CF3M)
氣動低溫調節閥 零部件參數
零部件 材質
閥體 WCB 304 316 316L
墊片 PTFE\石墨墊片 PTFE\石墨墊片 PTFE\石墨墊片 PTFE\石墨墊片

閥座/套筒

 304 304 316 316L
閥芯 304 304 316 316L
導向套/并帽 304 304 316 316L
中墊 PTFE\石墨墊片 PTFE\石墨墊片 PTFE\石墨墊片 PTFE\石墨墊片
閥蓋 WCB 304 316 316L
閥桿 304 304 316 316L
隔熱板 碳鋼 304 316 316L
填料 PTFE/石墨 PTFE/石墨 PTFE/石墨 PTFE/石墨
螺栓 25 不銹鋼 不銹鋼 不銹鋼
填料壓蓋 WCB 304 316 316L
氣動低溫調節閥 性能參數
項目 不帶定位器 帶定位器
基本誤差% ±5.0 ±1.0
回差% 3.0 1.0
死區% 3.0 0.4
始終點偏差% 氣開 始點 ±2.5 ±1.0
始點 ±5.0 ±1.0
氣關 始點 ±5.0 ±1.0
終點 ±2.5 ±1.0
額定行程偏差% ≤2.5
泄露量L/h 0.01%×閥額定容量
可調范圍R 30：1

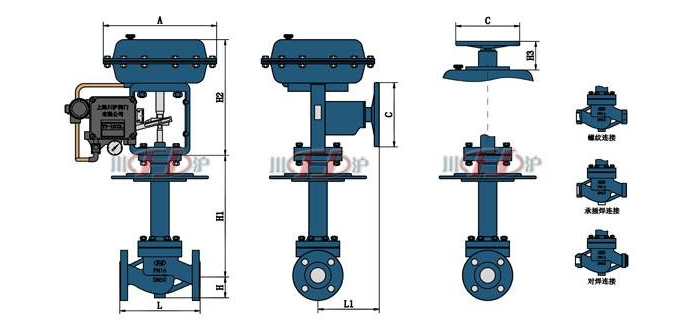

氣動低溫調節閥 結構尺寸圖

氣動低溫調節閥結構圖

氣動低溫調節閥 連接尺寸
公稱通徑 DN(mm) 25 32 40 50 65 80 100 125 150 200 250 300
L PN16/25 184 200 222 254 276 298 352 410 451 550 640 880
PN40 197 200 235 267 292 317 368 425 473 640 760 910
PN64 200 210 251 286 311 337 394 440 508 670 810 950
H PN16/25 57.5 75 75 85.5 92.5 100 110 142.5 158 170 195 230
PN40 57.5 75 75 82.5 92.5 100 117.5 150 167.5 187.5 205 245
PN64 40 85 85 90 102.5 107.5 125 172.5 195 207.5 230 260
H1 根據實際工況溫度而定
H2 298 298 298 298 380 380 380 510 510 510 650 650
H3 180 180 180 180 236 236 236 310 310 310 380 380
L1 280 280 280 280 350 350 350 475 475 475 560 560
A 282 282 282 282 360 360 360 470 470 470 580 580
C 220 220 220 220 270 270 270 320 320 320 400 400

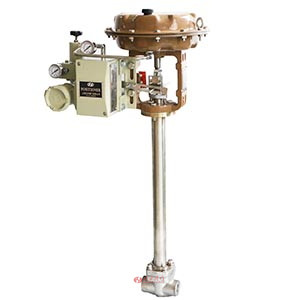

氣動低溫調節閥 圖片

氣動低溫調節閥圖片
