氣動智能型調節閥 | ZJSP\ZJSM
氣動智能型調節閥 產品說明
氣動智能型調節閥是由氣動執行器和智能型閥門定位器組成,智能閥門定位器可選配西門子智能定位器、山武智能定位器、YTC智能定位器等進口品牌定位器或者國產智能定位器等,智能定位器可以通過HART通信協議,訪問到各種過程參數和信息,通過用HART現場通信器或者在控制室內用PC或DCS來實現對控制閥的自動零位、量程及各種閥門參數的調整,以及閥門故障診斷和智能化的分析。
氣動智能型調節閥 閥體、閥內件材質處理及使用溫度
閥體材質:碳鋼
閥體/閥蓋 | WCB、WC6, WC9、LCB、LCC、C5 | ||
---|---|---|---|
閥芯 | 材質 | 410、304、316、316L | 410、304、316、316L |
處理 | 熱處理,堆焊STL | 熱處理、堆焊STL | |
閥座 | 材質 | 不銹鋼+PTFE/PPL | 304、316 |
處理 | —? | 熱處理、堆焊STL | |
導向套 | 材質 | 440 | 440 |
處理 | 熱處理 | 熱處理 | |
允許泄露量 | ANSI | Class VI | Class VI |
Rated Cv | 微氣泡級 | 0.01% Cv | |
使用溫度℃ | WCB | -20~ +200 | -20~ +429 |
WC6 | -20~ +538 | ||
WC9 | -20~ +570 | ||
C5 | -20~ +590 | ||
LCB/LCC | -45 ~ ?+ 200 | -45 ~ +200 |
閥體材質:不銹鋼
閥體/閥蓋 | CF8、CF3、CF8M、CF3M | ||
---|---|---|---|
閥芯 | 材質 | 304, 316, 316L | 410、304、316、316L |
處理 | 熱處理、堆焊STL | 熱處理、堆焊STL | |
閥座 | 材質 | 不銹鋼+PTFE/PPL | 304, 316 |
處理 | — | 熱處埋、堆焊STL | |
導向套 | 材質 | 304、 316 | 304, 316 |
處理 | 熱處理 | 熱處理 | |
允許泄漏量 | ANSI | Class VI0 | Class VKD |
Rated Cv | 微氣泡級 | 0.01% Cv | |
使用溫度℃ | CF8 | -20 ~ + 200 | -20 ~ ?+429 |
CF3 | -20 ~ +538 | ||
CF8M | -20~ +570 | ||
CF3M | -20~ +590 |
氣動智能型調節閥 內部結構圖

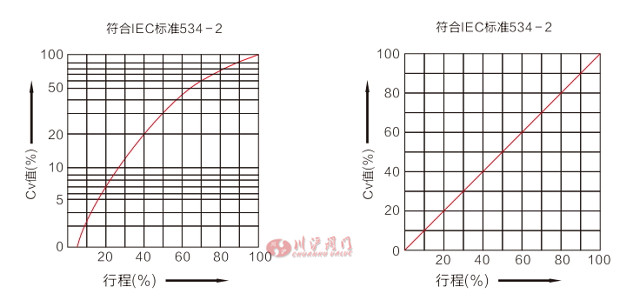

氣動智能型調節閥 流量特性
調節閥的流量特性是由閥芯頭部的曲線和形狀來決定,通常為等百分比和直線兩種流量特性。
等百分比是指閥門單位行程的變化所引起的流量的變化正比于變化之前的流量,即小開度變化小,大開度變化大,他是控制過程中常見的流量特性。
直線特性是指閥門單位行程的變化將會引起相等的流量變化。
氣動智能型調節閥 閥體尺寸圖
氣動智能型調節閥 閥體安裝尺寸
公稱 通徑 DN |
結構長度L | 高度H | H1 | H2 | A | M | |||||
---|---|---|---|---|---|---|---|---|---|---|---|
PN16/25 (150Lb) | PN40 (300Lb) |
PN63 (600Lb) |
標準型 | 散熱型 | 低溫型 | 波紋管型 | |||||
15/20 | 184 | 194 | 206 | 130 | 240 | 300 | 270 | 95 | 35 | 52.5 | M12 x 1.25 |
25 | 184 | 197 | 210 | 140 | 250 | 310 | 280 | 95 | 35 | 57.5 | |
32 | 200 | 210 | 220 | 155 | 265 | 325 | 295 | 95 | 35 | 70 | |
40 | 222 | 235 | 251 | 170 | 280 | 340 | 340 | 95 | 35 | 75 | |
50 | 254 | 267 | 286 | 1S0 | 290 | 350 | 350 | 95 | 35 | 82.5 | |
65 | 276 | 292 | 311 | 220 | 350 | 410 | 475 | 110 | 45 | 92.5 | M16 x1.5 |
80 | 298 | 317 | 337 | 230 | 360 | 420 | 485 | 110 | 45 | 100 | |
100 | 352 | 368 | 39d | 245 | 375 | 435 | 500 | 110 | 45 | 117.5 | |
125 | 410 | A25 | 440 | 295 | 455 | 525 | 645 | 135 | 55 | 140 | M20 x 1.5 |
150 | 451 | 473 | 508 | 325 | 485 | 555 | 675 | 135 | 55 | 160 | |
200 | 600 | 600 | 650 | 385 | 545 | 615 | 735 | 135 | 55 | 210 | |
250 | 673 | 708 | 752 | 470 | 650 | 725 | 950 | 170 | 60 | 260 | M24 x 1.5 |

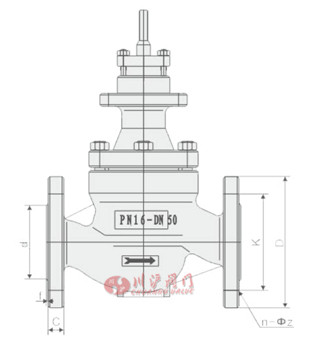

氣動智能型調節閥 法蘭連接尺寸圖
氣動智能型調節閥 法蘭連接尺寸
閥體端面法蘭連接尺寸PN16
公稱通徑DN | 法蘭外徑 | 螺栓孔中心距 | 密封面直徑 | 法蘭厚度 | 密封面高度 | 孔數-孔徑 | |
---|---|---|---|---|---|---|---|
DN | NPS | D | K | d | C | f | n-z |
15 | 1/2 | 95 | 65 | 45 | 16 | 2 | 4-14 |
20 | 3/4 | 105 | 75 | 55 | 18 | 2 | 4-14 |
25 | 1 | 115 | 85 | 65 | 18 | 2 | 4-14 |
32 | 1-1/4 | 140 | 100 | 75 | 18 | 2 | 4-18 |
40 | 1-1/2 | 150 | 110 | 85 | 18 | 2 | 4-18 |
50 | 2 | 165 | 125 | 100 | 18 | 2 | 4-18 |
65 | 2-1/2 | 185 | 145 | 120 | 18 | 2 | 8-18 |
80 | 3 | 200 | 160 | 135 | 20 | 2 | 8-18 |
100 | 4 | 220 | 1B0 | 155 | 20 | 2 | 8-18 |
125 | 5 | 250 | 210 | 185 | 22 | 2 | 8-18 |
150 | 6 | 285 | 240 | 210 | 22 | 2 | 8-22 |
200 | 8 | 340 | 295 | 265 | 24 | 2 | 12-22 |
250 | 10 | 405 | 355 | 320 | 26 | 2 | 12-26 |
300 | 12 | 460 | 410 | 375 | 28 | 2 | 12-26 |
350 | 14 | 520 | 470 | 435 | 30 | 2 | 16-26 |
閥體端面法蘭連接尺寸PN25
公稱通徑DN | 法蘭外徑 | 螺栓孔中心距 | 密封面直徑 | 法蘭厚度 | 密封面高度 | 孔數-孔徑 | |
---|---|---|---|---|---|---|---|
DN | NPS | D | K | d | C | f | n-z |
15 | 1/2 | 95 | 65 | 45 | 16 | 2 | 4-14 |
20 | 3/4 | 105 | 75 | 55 | 18 | 2 | 4-14 |
25 | 1 | 115 | 85 | 65 | 18 | 2 | 4-14 |
32 | 1-1/4 | 140 | 100 | 75 | 18 | 2 | 4-18 |
40 | 1-1/2 | 150 | 110 | 85 | 18 | 2 | 4-18 |
50 | 2 | 165 | 125 | 100 | 20 | 2 | 4-18 |
65 | 2-1/2 | 185 | 145 | 120 | 22 | 2 | 8-18 |
80 | 3 | 200 | 160 | 135 | 24 | 2 | 8-18 |
100 | 4 | 235 | 190 | 160 | 24 | 2 | 8-22 |
125 | 5 | 270 | 220 | 190 | 26 | 2 | 8-26 |
150 | 6 | 300 | 250 | 215 | 28 | 2 | 8-26 |
200 | 8 | 360 | 310 | 275 | 30 | 2 | 12-26 |
250 | 10 | 425 | 370 | 335 | 32 | 2 | 12-30 |
300 | 12 | 485 | 430 | 395 | 34 | 2 | 12-30 |
350 | 14 | 555 | 490 | 450 | 38 | 2 | 16-33 |

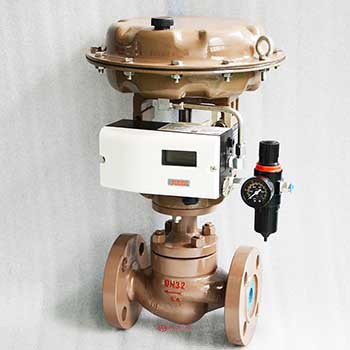

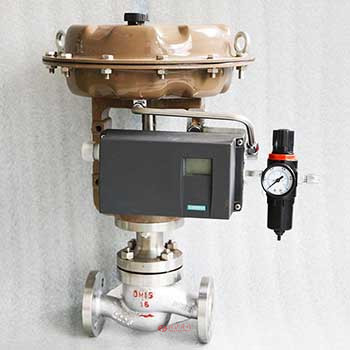

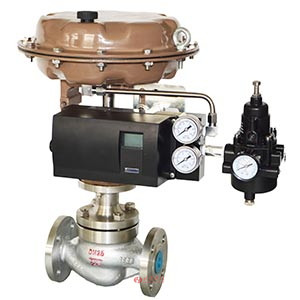

氣動智能型調節閥圖片
