Y416X減壓穩壓閥 | Y416X

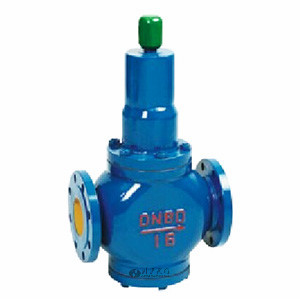

Y416X減壓穩壓閥圖片

Y416X減壓穩壓閥 產品說明

Y416X減壓閥屬于直接作用式薄膜彈簧減壓閥,主要由調節彈簧、膜片、活塞、閥座、閥瓣等零件組成,利用膜片直接傳感下游壓力驅動閥瓣，控制閥瓣開度完成減壓穩壓功能,本產品在城市建筑、高層建筑的冷熱供水系統中，可取代常規分區水管，節省設備,也可在通常的冷熱水管網中，起減壓穩壓作用,本產品調壓、穩壓動作平穩，適用于水和非腐蝕性液體介質的管路。

Y416X減壓穩壓閥 性能指標
公稱壓力(Mpa) 1.0 1.6 2.5
殼體試驗壓力(Mpa)* 1.5 2.4 3.75
密封試驗壓力(Mpa) 1.0 1.6 2.5
高進口壓力(Mpa) 1.0 1.6 2.5
出口壓力范圍(Mpa) 0.2-0.8 0.2-1.0 0.4-1.6
壓力特性偏差(Mpa)△P2P GB12244-1989
流量特性偏差(Mpa)P2G GB12244-1989
滲漏量 0
工作溫度 0℃-80℃
Y416X減壓穩壓閥 零件材質
零件名稱 零件材料
閥體 閥蓋 底蓋 WCB
閥座 2Cr13
閥瓣 2Cr13
閥桿 2Cr13
缸套 2Cr13/25(鍍硬鉻)
活塞 2Cr13
O型圈 丁腈橡膠
密封圈 丁腈橡膠
膜片 夾織物丁腈橡膠
調節彈簧 60Si2Mn
Y416X減壓穩壓閥 流量系數
DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 500
Cv 1 2.5 4 6.5 9 16 25 36 64 100 140 250 400 570 780 1020 1500

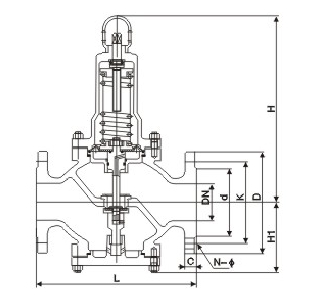

Y416X減壓穩壓閥 結構尺寸圖

Y416X減壓穩壓閥結構圖

Y416X減壓穩壓閥 連接尺寸
公稱通徑DN 外 形 尺 寸
L H Hl
15 160 265 100
20 160 265 100
25 180 285 110
32 200 285 110
40 220 320 120
50 250 320 120
65 280 335 140
80 310 425 165
100 350 445 185
125 400 590 225
150 450 625 260
200 500 680 280
250 650 855 335
300 800 935 385
350 850 1015 430
400 900 1095 455
450 900 1165 500
500 950 1205 525
