超大膜片高靈敏度減壓閥 | YD43H
超大膜片高靈敏度減壓閥 產品說明
YD43H型先導式超大膜片高靈敏度減壓閥在普通減壓閥的基礎上做了很大的改進。膜片采用了新型材料,并大大加工了工作面積,因此閥門上游壓力或下游負荷細微的變化都能及時準確的反饋到主閥膜片,來調節主閥的開度,確保下游壓力的穩定。先導式超大膜片高靈敏度減壓閥的另一個突出的特點為:同一個閥體上可安裝和互換多個導閥在穩壓的同時,實現溫度控制、上游壓力的控制、遠程的開關控制等。
超大膜片高靈敏度減壓閥 性能指標
公稱壓力(Mpa) | 2.5 |
---|---|
殼體試驗壓力(Mpa) | 3.75 |
密封試驗壓力(Mpa) | 2.5 |
高進口壓力(Mpa) | 2.5 |
出口壓力范圍(Mpa) | 0.02-1.6 |
壓力特性偏差(Mpa)△P2P | GB12244-1989 |
流量特性偏差(Mpa)P2G | GB12244-1989 |
滲漏量 | GB12245-1989 |
超大膜片高靈敏度減壓閥 零件材質
零件名稱 | 零件材料 |
---|---|
閥體閥蓋 | WCB |
閥座 | 2Cr13 |
閥瓣 | 2Cr13 |
閥桿 | 2Cr13 |
膜片 | 1Cr18Ni9Ti |
調節彈簧 | 60Si2Mn |
超大膜片高靈敏度減壓閥 流量系數
DN | 15 | 20 | 25 | 32 | 40 | 50 |
---|---|---|---|---|---|---|
Cv | 2.9 | 5.3 | 8.6 | 11.6 | 16.5 | 29.1 |

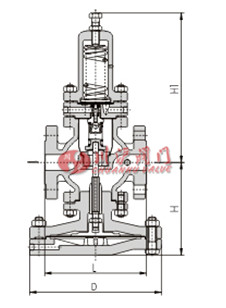

超大膜片高靈敏度減壓閥 結構尺寸圖
超大膜片高靈敏度減壓閥 連接尺寸
DN | L | H1 | H | D |
---|---|---|---|---|
15 | 147 | 235 | 145 | 207 |
20 | 154 | 235 | 145 | 207 |
25 | 160 | 235 | 145 | 207 |
32 | 180 | 250 | 160 | 220 |
40 | 16 | 250 | 160 | 220 |
50 | 230 | 270 | 180 | 220 |

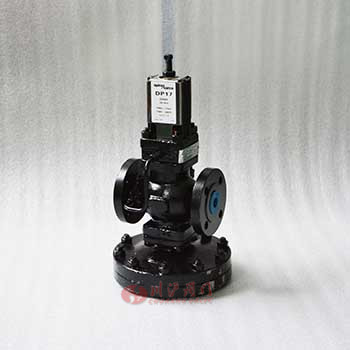

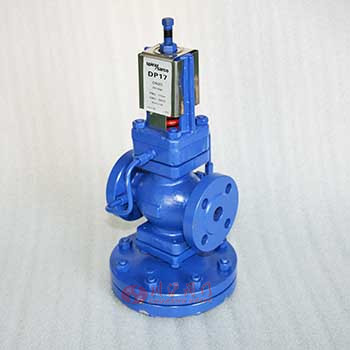

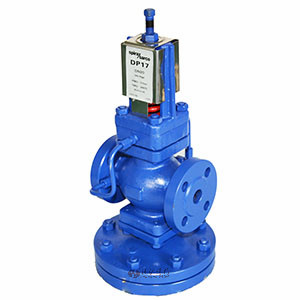

超大膜片高靈敏度減壓閥圖片
