產品中心-上海川滬閥門廠

當前位置：首頁 > 產品中心 > 減壓閥減壓閥
電動減溫減壓閥 | Y945H

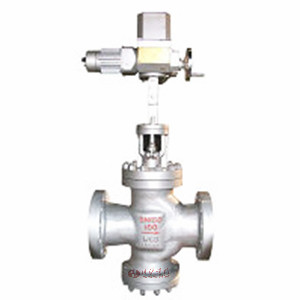

電動減溫減壓閥圖片

電動減溫減壓閥 產品說明

電動減溫減壓閥主要由閥體、閥座、閥瓣等零件組成，采用雙閥座、雙錐體閥瓣的結構。采用壓力平衡式閥瓣，通過閥瓣升降調節壓力可配用ZKZ-BC型或其它型直行程電動執行器實現遙控和自動控制。
　　電動減溫減壓閥產品的減壓比用到0.6較為合適。
　　電動減溫減壓閥主要用于蒸汽管路，調節壓力。廣泛應用在熱電聯產、輕紡、印染、石化、制糖等行業。

電動減溫減壓閥 性能指標
公稱壓力(Mpa) 1.6 2.5 4.0 6.4 10.0 16.0
殼體試驗壓力(Mpa) 2.4 3.75 6.0 9.6 15.0 24
密封試驗壓力(Mpa) 1.76 2.75 4.4 7.04 11.0 17.6
高進口壓力(Mpa) 1.6 2.5 4.0 6.4 10.0 16.0
出口壓力范圍(Mpa) 佳減壓比0.6
滲漏量 0.5%QMax
溫量-壓力等級 ANSI B16.34
電動減溫減壓閥 電動執行器選配及性能指標
公稱通徑 50 65 80 100 125 150 200 250 300 350 400 500
配執行機構型號 ZKZ-310BC

ZKZ-410BC/ZKZ-510BC

 ZKZ-510BC ZKZ-610BC/ B+Z250/F1800
行程 25 30 50/30 50 60 100
推力(N) 4000 6400/1600 16000 2500
全行程時間(S) 20 32 37 62
輸入信號 4-20mA DC
供電電源 220V 50Hz 380V 50Hz
基本誤差(%) ≤±2.5
基本誤差(%) ≤±1.5
基本誤差(%) ≤3
電動減溫減壓閥 零件材質
零件名稱 零件材料
閥體 閥蓋 底蓋 WCB
閥座 304
閥瓣 2Cr13
閥桿 2Cr13
墊片 柔性石墨/1Cr18Ni9
導向套 2Cr13
填料 柔性石墨
螺栓 35CrMoA
螺母 45
電動減溫減壓閥 流量系數
DN 50 65 80 100 125 150 200 250 300 350 400 500
Cv 15 20 35 60 70 110 150 230 420 540 710 1020
電動減溫減壓閥 結構尺寸圖

電動減溫減壓閥 結構圖

電動減溫減壓閥 連接尺寸

PN1.6-4.0

公稱通徑DN 外 形 尺 寸
L L1 H Hl
50 300 150 880 190
65 340 170 890 205
80 380 190 910 215
100 400 215 950 240
125 430 225 990 275
150 450 230 1090 320
200 500 260 1160 340
250 550 285 1230 370
300 750 395 1370 460
350 850 445 1450 530
400 950 550 1570 660
500 1130 680 1780 800

PN6.4-16.0

公稱通徑DN 外 形 尺 寸
L L1 H Hl
50 300 150 880 200
65 340 170 890 215
80 380 190 910 225
100 400 215 950 250
125 430 225 990 285
150 450 230 1090 330
200 500 260 1160 355
250 550 285 1230 390
300 750 395 1370 480
350 850 445 1450 550
400 950 550 1570 700
500 1130 680 1780 820
