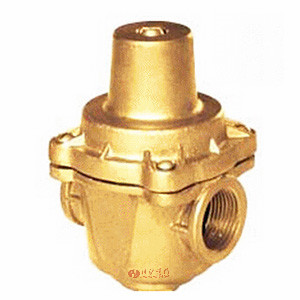

黃銅支管減壓閥 | YZ11X
黃銅支管減壓閥 產品說明
支管減壓閥主要用于各種建筑給水系統、消防系統、中央空調系統、采暖系統等。它用于支管減壓,可將供水壓力分配更加均衡,避免部分供水點超壓,優化高層建筑給水分區。支管減壓閥可代替分區調頻變速水泵,在消防給水系統中可代替分區水泵,用于家用給水系統,可保護所有的水龍頭和其它水器具。
支管減壓閥工作原理: 出口壓力作用在隔膜地面的閥瓣底面,當它超過彈簧設定值時,壓縮彈簧,使閥瓣關閉。只要下游無水流動,出口壓力將基本保持在設定值(其變化量僅為入口壓力變化量的8%);當下游用水時,出口壓力下降,彈簧推出隔膜,打開減壓閥。水流連續流通一陣候,減壓閥的開啟產生自阻尼效應,使啟閉動作趨于平衡。
支管減壓閥安裝方式: 在家用給水系統,減壓閥通常安裝在水表后面,以便保護其后所有用水器具。如果有冰凍危險,則因注意采暖或放水排空。減壓閥可以在360°方向任意安裝,但鑄刻在閥體上的箭頭必須與實際水流方向一致。
支管減壓閥可能故障原因:
1、霜凍損壞,在寒冷地區注意保濕。?
2、水流方向裝錯,減壓閥變成止回閥,出口壓力為0。?
3、彈簧擰的太緊,無法關閉,減壓閥直通P2=P1。?
4、旁通管漏水,使P2偏離設定值,鑒于本減壓閥優越的可靠性和耐久性,建議不安裝旁通管為宜。
黃銅支管減壓閥 性能指標
公稱壓力 | 1.6 |
---|---|
殼體試驗壓力(MPa)* | 2.4 |
密封試驗壓力(MPa) | 1.6 |
進口壓力(MPa) | 0.25~1.6 |
出口壓力范圍(MPa) | 0.1~0.6 |
壓力特性偏差 | 符合GB/T12245-2005標準 |
流量特性偏差 | 符合GB/T12245-2005標準 |
泄露率 | 0 |
工作溫度 | ≤80°C |
黃銅支管減壓閥 零件材質
零件名稱 | 材質 |
---|---|
閥體、閥蓋、下閥蓋 | 青銅 |
閥座 | 青銅 |
閥瓣 | 丁腈橡膠 |
調節螺桿 | 青銅 |
膜片 | 丁腈橡膠 |
彈簧 | 60Si2Mn |
黃銅支管減壓閥 流量系數
DN | 15 | 20 | 25 | 32 | 40 | 50 |
---|---|---|---|---|---|---|
Cv | 1 | 2 | 3 | 5 | 8 | 14 |

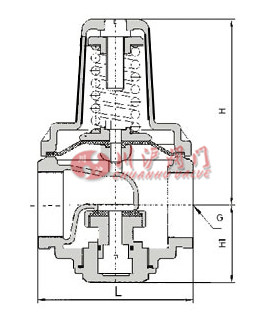

黃銅支管減壓閥 結構尺寸圖
黃銅支管減壓閥 連接尺寸
公稱通徑DN | G | L | H | H1 | |
---|---|---|---|---|---|
P2≤0.55MPa | P2≤0.8MPa | ||||
15 | G1/2" | 65 | 75 | 90 | 35 |
20 | G3/4" | 75 | 85 | 100 | 35 |
25 | G1" | 90 | 93 | 115 | 46 |
32 | G1-1/4" | 105 | 130 | 150 | 55 |
40 | G1-1/2" | 120 | 155 | 175 | 65 |
50 | G2" | 140 | 175 | 195 | 75 |
