產品中心-上海川滬閥門廠

當前位置:首頁 > 產品中心 > 減壓閥減壓閥
杠桿式減壓閥 | Y45H/Y

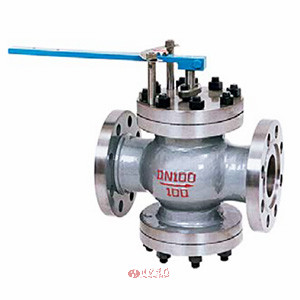

杠桿式減壓閥圖片

杠桿式減壓閥 產品說明

杠桿式減壓閥是采用控制閥體內的啟閉件的開度來調節介質的流量,將介質的壓力降低,同時借助閥后壓力的作用調節啟閉件的開度,使閥后壓力保持在一定范圍內,在進口壓力不斷變化的情況下,保持出口壓力在設定的范圍內,保護其后的生活生產器具。

杠桿式減壓閥主要由閥體、閥座、閥瓣等零件組成,采用雙閥座、雙錐體閥瓣的結構。采用壓力平衡式閥瓣、升降調節。其調節機構采用扛桿式,可配用DKJ型或其它型角行程電動執行器,實現遙控和自動控制。

杠桿式減壓閥閥適用于水、蒸汽、空氣介質管路上,通過調節使進口壓力降低至某一需要的出口壓力,當進口壓力與流量有變化時,靠介質本身的能量自動保持出口壓力在一定范圍內,但進口壓力和出口壓力之差必須≥0.2MPA/CM。

杠桿式減壓閥 性能指標
公稱壓力(Mpa) 1.6 2.5 4.0 6.4 10.0 16.0
殼體試驗壓力(Mpa) 2.4 3.75 6.0 9.6 15.0 24
密封試驗壓力(Mpa) 1.76 2.75 4.4 7.04 11.0 17.6
高進口壓力(Mpa) 1.6 2.5 4.0 6.4 10.0 16.0
出口壓力范圍(Mpa) 佳減壓比0.6
滲漏量 0.5%QMax
溫量-壓力等級 ANSI B16.34
杠桿式減壓閥 零件材質
零件名稱 零件材料
閥體 閥蓋 底蓋 WCB
閥座 304
閥瓣 2Cr13
閥桿 2Cr13
墊片 柔性石墨/1Cr18Ni9
導向套 2Cr13
填料 柔性石墨
螺栓 35CrMoA
螺母 45
杠桿式減壓閥 流量系數
DN 50 65 80 100 125 150 200 250 300 350 400 500
Cv 20 25 50 60 70 110 150 230 420 540 710 1020

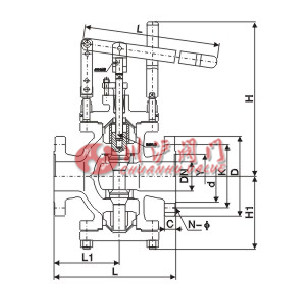

杠桿式減壓閥 結構尺寸圖

杠桿式減壓閥結構圖

杠桿式減壓閥 連接尺寸
公稱通徑DN 外 形 尺 寸
L L1 H Hl l
50 300 150 520 190 565
65 340 170 540 205 650
80 380 190 550 215 650
100 400 215 580 240 800
125 430 225 620 275 800
150 450 230 650 320 800
200 500 260 790 340 800
250 550 285 850 370 800
300 750 395 940 460 900
350 850 445 990 530 900
400 950 550 1120 660 1000
500 1130 680 1660 800 1000
