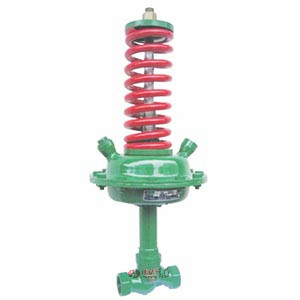

內螺紋自力式壓力調節閥 | V230Y
內螺紋自力式壓力調節閥 產品說明
內螺紋自力式壓力調節閥是不需要任何外加能源,利用被調介質自身能量而實現自動調節的自控閥門。內螺紋自力式壓力調節閥特點,能在無電、無氣的場所工作,同時又節約了能源,壓力設定值在運行中可隨意調整。和ZZYP系列相比,控制彈簧由于離閥體較遠,不易受介質溫度而影響,以及更易于更換或調整彈簧的特點。因此內螺紋自力式壓力調節閥廣泛用于石油、化工、冶金、輕工等工業部門及城市供熱、供暖系統。內螺紋自力式壓力調節閥系列產品公稱壓力PN16、40,公稱通徑范圍20~300mm,使用溫度≤350℃。
內螺紋自力式壓力調節閥 技術參數
公稱通徑DN | 20 | 25 | 32 | 40 | 50 | |
---|---|---|---|---|---|---|
額定流量系數Kv | 7 | 11 | 20 | 30 | 48 | |
額定行程L(mm) | 8 | 10 | 14 | |||
公稱壓力(MPa) | 1.6、4.0 | |||||
壓力調節范圍(KPa) | 15~50、40~80、60~100、80~140、120~180、160~220、200~260、 240~300、280~350、330~400、380~450、430~500、480~560、540~620、 600~700、680~800、780~900、880~1000、600~1500、1000~2500 |
|||||
固有流量特質 | 快開 | |||||
調節精度(%) | ±5 | |||||
使用溫度(℃) | ≤350 | |||||
允許泄漏量 | 硬密封(1/h) | 單座:≤10-4×閥額定容量(Ⅳ級)、雙座和套筒:≤5×10-3閥額定容量(Ⅱ級) | ||||
軟密封(m1/min) | 0.15 | 0.30 | 0.45 | |||
減壓比 | 大 | 10 | ||||
小 | 1.25 |
內螺紋自力式壓力調節閥 零件材質
閥體 | ZG230~450、ZG1Cr18Ni9Ti、ZGCr18Ni12Mo2Ti |
---|---|
閥芯 | 1Cr18Ni9Ti、Cr18Ni12Mo2Ti |
閥座 | 1Cr18Ni9Ti、Cr18Ni12Mo2Ti |
閥桿 | 1Cr18Ni9Ti、Cr18Ni12Mo2Ti |
膜蓋 | A3、1Cr18Ni9Ti |
填料 | 聚四氟乙烯、柔性石墨 |
膜片 | 丁腈橡膠、耐油橡膠、氟橡膠 |
