大口徑自力式壓力調節閥 | V230Y

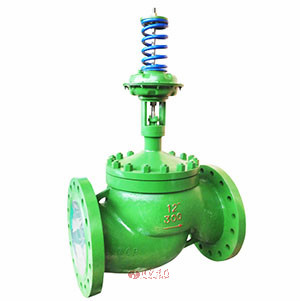

大口徑自力式壓力調節閥圖片

大口徑自力式壓力調節閥 產品說明
大口徑自力式壓力調節閥是不需要任何外加能源，利用被調介質自身能量而實現自動調節的自控閥門。大口徑自力式壓力調節閥特點，能在無電、無氣的場所工作，同時又節約了能源，壓力設定值在運行中可隨意調整。和ZZYP系列相比,控制彈簧由于離閥體較遠,不易受介質溫度而影響，以及更易于更換或調整彈簧的特點。因此大口徑自力式壓力調節閥廣泛用于石油、化工、冶金、輕工等工業部門及城市供熱、供暖系統。大口徑自力式壓力調節閥系列產品公稱壓力PN16、40，公稱通徑范圍20～300mm，使用溫度≤350℃。

大口徑自力式壓力調節閥 技術參數
公稱通徑DN 20 25 32 40 50 65 80 100 125 150 200 250 300
額定流量系數Kv 7 11 20 30 48 75 120 190 300 480 760 1100 1750
額定行程L（mm） 8 10 14 20 25 40 50 60 70
公稱壓力（MPa） 1.6、4.0
壓力調節范圍(KPa) 15～50、40～80、60～100、80～140、120～180、160～220、200～260、
240～300、280～350、330～400、380～450、430～500、480～560、540～620、
600～700、680～800、780～900、880～1000、600～1500、1000～2500
固有流量特質 快開
調節精度（%） ±5
使用溫度（℃） ≤350
允許泄漏量 硬密封(1/h) 單座：≤10-4×閥額定容量（Ⅳ級）、雙座和套筒：≤5×10-3閥額定容量（Ⅱ級）
軟密封(m1/min) 0.15 0.30 0.45 0.60 0.90 1.70 4.0 6.75 11.10 16.0
減壓比 大 10
小 1.25
大口徑自力式壓力調節閥 被控介質溫度
公稱通徑 15～125mm 150～250mm
密封型式 硬密封 ≤150℃ ≤140℃
冷卻罐≤200℃ 冷卻罐和加長件≤200℃
冷卻罐和散熱片≤350℃ ※ 冷卻罐和加長件≤300℃ ※
軟密封 ≤150℃
大口徑自力式壓力調節閥 零件材質
閥體 ZG230～450、ZG1Cr18Ni9Ti、ZGCr18Ni12Mo2Ti
閥芯 1Cr18Ni9Ti、Cr18Ni12Mo2Ti
閥座 1Cr18Ni9Ti、Cr18Ni12Mo2Ti
閥桿 1Cr18Ni9Ti、Cr18Ni12Mo2Ti
膜蓋 A3、1Cr18Ni9Ti
填料 聚四氟乙烯、柔性石墨
膜片

丁腈橡膠、耐油橡膠、氟橡膠
大口徑自力式壓力調節閥 結構尺寸圖

大口徑自力式壓力調節閥 結構圖

大口徑自力式壓力調節閥 連接尺寸
公稱通徑DN 20 25 32 40 50 65 80 100 125 150 200 250 300
L 185 200 205 222 254 276 298 352 410 451 600 670 735
H 52.5 57.5 67.5 72.5 80 90 97.5 107.5 122.5 140 167.5 225 230
H1 615 645 650 710 730 745 760 800 890 960 1050
