電動溫度調節閥 | ZZWPE

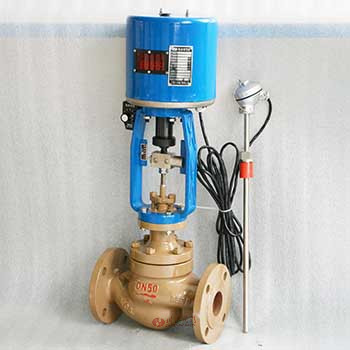

電動溫度調節閥圖片

電動溫度調節閥 產品說明
電控溫度調節閥由控制閥門、電動執行機構、溫度傳感器和溫度調節器等部件組成。自力式電控溫度調節閥適用于非腐蝕性的液體、氣體和蒸汽，在各種加熱、冷卻系統中的溫度控制。自力式電控溫度調節閥結構簡單，操作方便，選用溫度范圍廣、響應時間快、密封性能可靠。 使用現場只須具有單相交流電源AC220V和溫度傳感器（溫包）即可自成溫控系統?？芍苯犹娲鷾匕妥粤⑹秸{(diào)節閥，更不須另將溫控儀和執行器配接。是調節系統和自立式閥門的完美結合。

電動溫度調節閥 技術參數
公稱通徑 20 25 32 40 50 65 80 100 125 150 200
流通能力(m3/h) 7 10 16 25 40 63 100 160 250 400 630
額定行程 6 8 10 14 20 30 30 40
閥蓋形式 標準型-17～+230℃、高溫型+230～+450℃
壓蓋型式 螺栓壓緊式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
閥芯形式 單座、套筒式閥芯
流量特性 直線性
調節精度(℃) ± 1 ~ ± 5
使用介質 蒸汽、水、油、氣體
允許
泄漏量		 硬密封 10 -4 X 閥額定容量
軟密封 "0"
溫包、毛細管材料 H62、1Cr18Ni9Ti
毛細管長度 3米、5米、10米
溫度控制范圍 0~250℃
設定值偏差 ±2℃
執行器型號 3810系列、PSL系列
主要技術參數 電源電壓：220V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC
防護等級：相當IP55、隔爆標志：ExdⅡBT4、手操功能：手柄
環境溫度：-25～+70℃、環境濕度：≤95%
電動溫度調節閥 結構尺寸圖

電動溫度調節閥結構圖

電動溫度調節閥 連接尺寸
公稱通徑 DN 20 25 32 40 50 65 80 100 125 150 200
L PN16/25 181 184 200 222 254 276 298 352 410 451 600
PN40 194 197 200 235 267 292 317 368 425 473 610
PN64 206 200 210 251 286 311 337 394 440 508 650
H PN16/25 52.5 57.5 75 75 85.5 92.5 100 110 142.5 158 170
PN40 52.5 57.5 75 75 82.5 92.5 100 117.5 150 167.5 187.5
PN64 65 40 85 85 90 102.5 107.5 125 172.5 195 207.5
H1 132 132 158 170 179 214 221 234 270 294 331
H2 CHL 465 465 465 465 465 560 560 560 560 560 788
3810 373 373 495 495 495 700 700 700 725 725 725
D 177 177 177 177 177 182 182 182 182 182 218
R 225 225 225 225 225 257 257 257 310 310 310
電動溫度調節閥 圖片

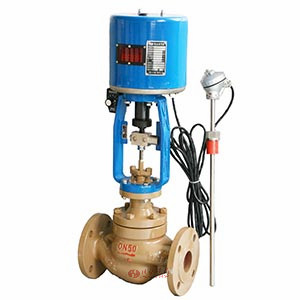

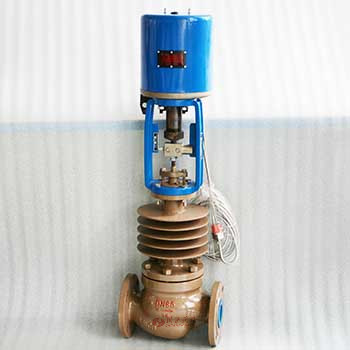

電動溫度調節閥圖片 電動溫度調節閥圖片
