氮封閥(帶指揮器的自力式壓力調節閥) | ZZYVP
氮封閥 產品說明
氮封閥(即氮封裝置)主要用于儲罐頂部氮氣壓力恒定控制,以保護罐內物料不被氮化及儲罐安全。氮封閥由快速泄放閥及自力式微壓調節閥兩大部分組成。快速泄放閥由壓力控制器及型單座切斷閥組成。儲罐內壓力升高至設定壓力時,快速泄放閥迅速開啟,將罐內多余壓力泄放。微壓調節閥在儲罐內壓力降低時,開啟閥門,向罐內充注氮氣。公稱壓力0.1Mpa,壓力可按分段設定,從0.5Kpa 至66 Kpa以下,介質溫度溫度≤80℃。
氮封閥 技術參數
公稱通徑 | 20 | 25 | 40 | 50 | 80 | 100 | 150 | |||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
閥座直徑 | 6 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
額定流量系數Kv | 3.2 | 5 | 8 | 10 | 20 | 32 | 50 | 80 | 100 | 160 | 250 | 400 |
壓力調節范圍 | 0.5~70 20~120 60~400 300~700 500~1000 KPa | |||||||||||
公稱壓力PN | 1.0、1.6 MPa | |||||||||||
被調介質溫度 | 80、200 ℃ | |||||||||||
流量特性 | 快開型 | |||||||||||
調節精度 | ≤5% | |||||||||||
允許壓降(MPa) | 1.6 | 1.6 | 1.1 | 0.6 | 0.4 | |||||||
薄膜有效面積(C㎡) | 200 | 280 | 400 | |||||||||
允許泄漏量 | 符合ANSIB16.104—1976 IV級 | |||||||||||
閥蓋形式 | 標準型 (整體式) | |||||||||||
壓蓋型式 | 螺栓壓緊式 | |||||||||||
密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 | |||||||||||
閥芯形式 | 單座型閥芯 | |||||||||||
流量特性 | 直線性 |
氮封閥 零件材質
零件名稱 | 零件材料 | |||
---|---|---|---|---|
閥體(代號) | WCB (C) | CF8 (P) | CF8M (R) | CF3M (RL) |
閥座 | 304 | 304 | 316 | 316L |
墊芯 | 304 | 304 | 316 | 316L |
閥蓋 | Q235 | 304 | 316 | 316L |
閥桿 | 304 | 304 | 316 | 316L |
下膜蓋 | Q235 | |||
膜片 | EPDM或FKM夾纖維 | |||
上膜蓋 | Q235 | |||
壓蓋 | Q235 | |||
螺紋蓋 | Q235 |

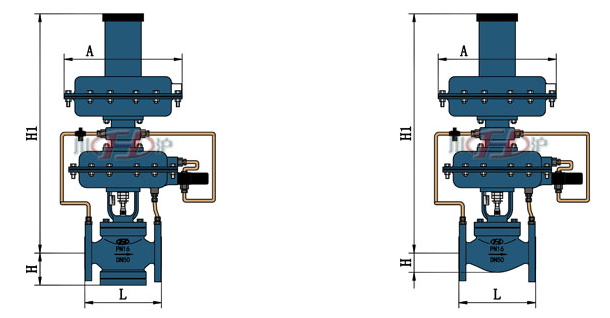

氮封閥 結構尺寸圖
氮封閥 連接尺寸
公稱通徑(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | |
---|---|---|---|---|---|---|---|---|---|---|---|
L | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | |
H | 老型 | 105 | 117 | 120 | 139 | 144 | 188 | 208 | 220 | 268 | 278 |
精小型 | 52.5 | 57.5 | 75 | 75 | 85.5 | 92.5 | 100 | 110 | 142.5 | 158 | |
H1 | 330 | 330 | 350 | 350 | 360 | 430 | 440 | 450 | 520 | 650 | |
A | 310 | 400 |

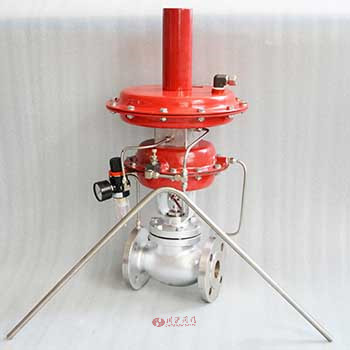

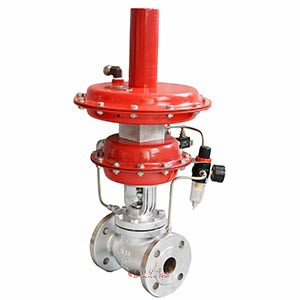

氮封閥 圖片
