氧氣截止閥 | YJ41H

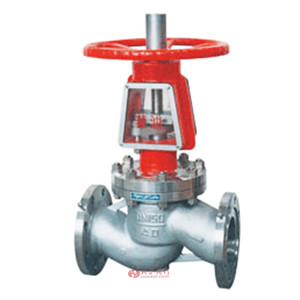

氧氣截止閥圖片

氧氣截止閥 產品說明

YJ41H不銹鋼氧氣專用截止閥是根據氧氣管網運行特點以及考慮氧氣介質的易燃易爆的特性，以安全可靠和性能優越為設計原則，主體材料選用不銹鋼或阻燃性極好的銅合金，密封面為本體或堆焊D802，其余內件采用不銹鋼或銅合金；傳動部位的潤滑采用不可燃的潤滑脂，并標有明顯的禁油標記。在結構上，支架采用全閉封，并有導除靜電裝置，閥桿上配有防塵帽。

1、對于公稱壓力PN≥1.6MPa、DNl25～200采用內旁通結構；DN250～500采用帶外旁通閥結構。其目的是減小閥前、閥后的壓力差以避免高流速、高沖刷以及防止產生高溫，從而保證了氧氣管網的安全運行，同時也減小了操作力矩。
2、介質流向：PN≥1.6MPa、DN≤100介質由閥瓣下方流入閥瓣上方(即低進高出)，DN≥125介質由閥瓣卜方流入下方(高進低出)o對于DN≥125的閥門采用介質高進低出的流向，一方面足內旁通閥結構上的需要，另一方面由于介質壓力的作用使閥門的關閉力大大減小。
3、該閥設有導靜電安全裝置，可避免因靜電產生火花。
4、與普通截止閥相比，氧氣管路用截止閥的支架部分采用全封閉式結構，且壓緊填料時可以打開支架上的防護蓋板，起到了防油防塵的作用。并有明顯的禁油標記。
5、全部零件采用嚴格的脫脂處理。

氧氣截止閥 性能指標
公稱壓力
PN		 強度試驗壓力
MPa		 氣密封試驗壓力
MPa		 適用介質 適用溫度
水 氣 氧氣 常溫
1.6 2.4 1.6
2.5 3.8 2.5
3.0 4.5 3.0
4.0 6.0 4.0
氧氣截止閥 零件材質
零件名稱 材料
閥體、閥蓋、閥瓣 鑄鉻鎳鈦不銹鋼、銅合金
閥桿 鉻鎳不銹鋼
閥桿螺母 青銅

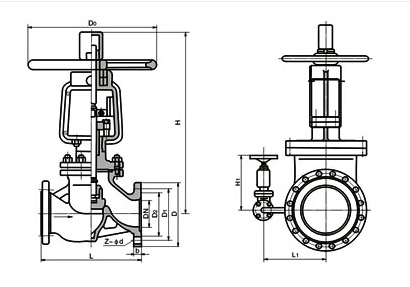

氧氣截止閥 結構尺寸圖

氧氣截止閥結構圖

氧氣截止閥 連接尺寸
公稱壓力PN1.6MPa
DN L D D1 D2 b f Z-d H H1 DO L1 重量
15 130 95 65 45 14 2 4-14 240 ? 100 ? 6
20 150 105 75 55 14 2 4-14 270 ? 100 ? 8
25 160 115 85 65 14 2 4-14 270 ? 125 ? 10
32 180 135 100 78 16 2 4-18 280 ? 160 ? 14
40 200 145 110 85 16 3 4-18 350 ? 160 ? 20
50 230 160 125 100 16 3 4-18 400 ? 320 ? 35
65 290 180 145 120 18 3 4-18 530 ? 360 ? 50
80 310 195 160 135 20 3 8-18 560 ? 400 ? 65
100 350 215 180 155 20 3 8-18 618 ? 450 ? 80
125 400 245 210 185 99 3 8-18 675 ? 450 ? 106
150 480 280 240 210 24 3 8-23 743 ? 560 ? 125
200 600 335 295 265 26 3 12-23 850 ? 640 ? 254
250 650 405 355 320 30 3 12-25 975 270 720 380 418
300 750 460 410 375 30 4 12-25 1115 270 800 415 502
400 950 580 525 485 36 4 16-30 1380 280 900 465 980
450 1050 640 585 545 40 4 20-30 1530 350 ? 495 1200
500 1150 705 650 608 44 4 20-34 1700 400 ? 525 1300
公稱壓力PN2.5MPa
DN I D D1 D2 b f Z-d H H1 DO L1 重量
15 130 95 65 45 16 2 4-14 240 ? 100 ? 6
20 150 105 75 55 16 2 4?14 270 ? 100 ? 8
25 160 115 85 65 16 2 4?14 270 ? 125 ? 10
32 180 135 100 78 18 2 4-18 280 ? 160 ? 14
40 200 145 110 85 18 3 4-18 350 ? 160 ? 20
50 230 160 125 100 20 3 4?18 400 ? 320 ? 35
65 290 180 145 120 22 3 8-18 530 ? 360 ? 50
80 310 195 160 135 99 3 8-18 560 ? 400 ? 65
100 350 230 190 160 24 3 8-23 618 ? 450 ? 88
125 400 270 220 188 28 3 8-25 675 ? 450 ? 115
150 480 300 250 218 30 3 8?25 743 ? 560 ? 148
200 600 360 310 278 34 3 12-25 850 ? 640 ? 293
250 650 425 370 332 36 3 12?30 975 270 720 380 455
300 750 485 430 390 40 4 16-30 1115 270 800 415 585
400 950 610 550 505 48 4 16-34 1380 280 900 465 1110
450 1050 660 600 555 50 4 20-34 1530 350 ? 495 1350
500 1150 730 660 610 52 4 20-41 1700 400 ? 525 1470

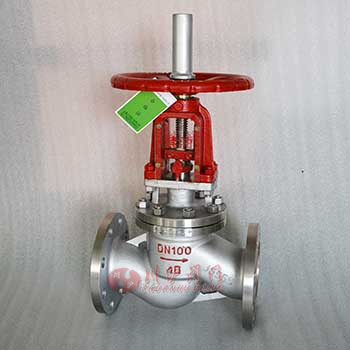

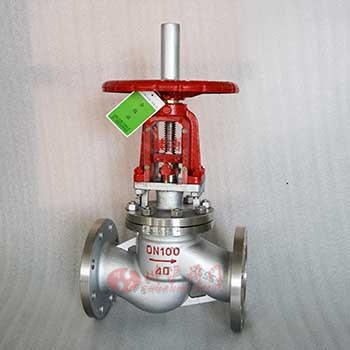

氧氣截止閥圖片
