產品中心-上海川滬閥門廠

當前位置:首頁 > 產品中心 > 管夾閥管夾閥
鑄鐵管夾閥 | GJ41X

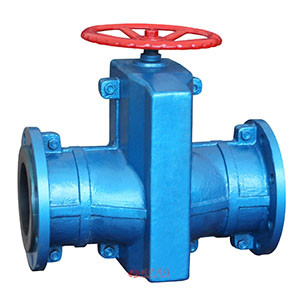

鑄鐵管夾閥圖片

鑄鐵管夾閥 產品說明
鑄鐵管夾閥產品特點:
1、產品結構:鑄鐵管夾閥由左右鑄鐵閥體、橡膠管套、大小閥桿、閘板、上下導柱等零件組成。
2、工作原理:順轉手輪時,使管夾閥大小閥桿同時帶動上下閘板,壓縮管套,進行關閉,反轉即行開啟,這樣,閘板在導柱之間上下往復完成閥門開閉工作。另外,因橡膠管套承力,因此在開關時,操作人員旋轉手輪時只要感到適量抵觸,均己達到開閉極點,切勿盡力或多人輔助,禁用其他工具開閉。 管夾閥主要分為:鋁合金管夾閥、鑄鐵管夾閥、常開型或常閉型氣動管夾閥、電動管夾閥等。
3、產品用途:管夾閥是一種具有防腐蝕性能,適用于化工,冶煉等具有腐蝕性流體的閥門,它廣泛應用于化工工業、石油工業、電力部門、冶金工業、污水處理等方面。

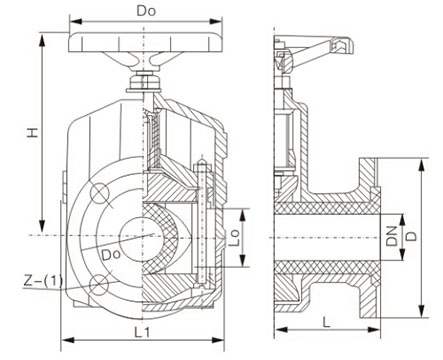

鑄鐵管夾閥 結構尺寸圖

鑄鐵管夾閥結構圖

鑄鐵管夾閥 連接尺寸
公稱通徑 (DN) 公稱壓力 (MPa) 工作壓力 (MPa) L L1 Lo D D1 Do H z-d> 重量
(kg)
25 0.6 0.6 142 124 31 115 85 120 150 4-14 3
32 160 145 40 *140 100 140 174 4-18 4.5
40 180 157 50 *150 110 140 186 4-18 5.5
50 210 160 60 160 125 160 205 4-18 7.5
65 250 199 74 180 145 160 238 4-18 9.0
80 300 222 88 195 160 200 241 4-18 13.5
100 350 250 106 215 180 240 301 8-18 20
125 430 318 134 245 210 280 360 8-18 27.5
150 500 350 158 280 240 320 405 8-23 43
200 650 446 206 335 295 560 545 8-23 85
250 0.4 0.4 800 516 256 *395 350 560 632 12-23 138
300 950 562 304 *445 400 620 741 12-23 195

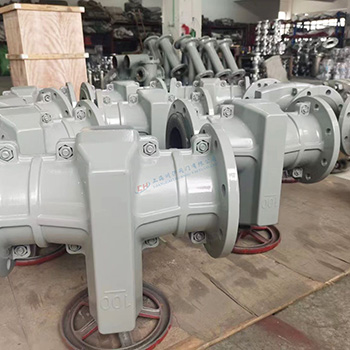

鑄鐵管夾閥圖片

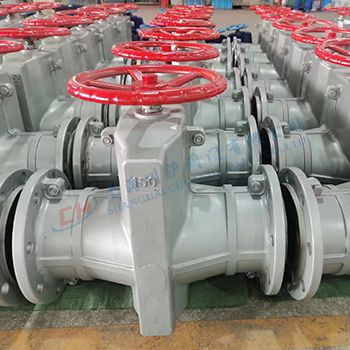

鑄鐵管夾閥圖片 鑄鐵管夾閥圖片
