產品中心-上海川滬閥門廠

當前位置:首頁 > 產品中心 > 管夾閥管夾閥
氣動管夾閥 | VF

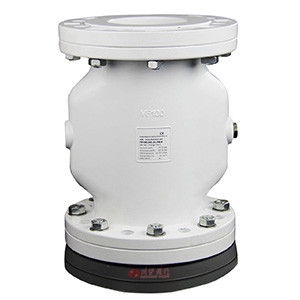

氣動管夾閥圖片

氣動管夾閥 產品說明
上海川滬閥門生產的VF氣動管夾閥結構簡單,是極為經濟的和理想的截止閥方案,因為操縱氣動式夾管閥無需另外的傳動裝置,只需要一個二位三通電磁閥或者先導閥即可操縱氣動式夾管閥。

氣動管夾閥 材質
閥體 鋁合金、不銹鋼
法蘭 鋁合金、鋁內螺紋、鋁合金帶法蘭襯套
襯套 耐磨天然橡膠、食品安全天然橡膠、高溫天然橡膠、EPDM、丁晴橡膠、氟橡膠

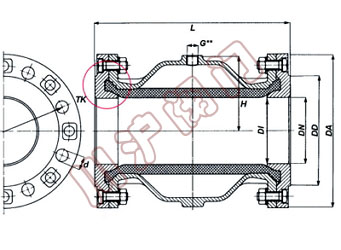

氣動管夾閥 結構尺寸圖

氣動管夾閥結構圖

氣動管夾閥 連接尺寸
DN DI DA DD d(mm) 螺絲 TK L H E 重量 容積 PS 內螺紋 GT
40 40 150 88 18 4 110 155 51 28 2.9 0.2 6 G1-1/2 19
50 50 165 102 18 4 125 183 60 30 3.7 0.3 6 G2 24
65 65 185 122 18 4 145 183 76 28 4.3 0.45 6 G2-1/2 22
80 80 200 138 18 8 160 228 90 31 5.6 0.95 6 G3 22
100 100 220 158 18 8 180 281 107 35 8.4 1.70 6 G4 20
125 118 250 184 18 8 210 350 130 40 12.0 3.5 6 - -
150 145 285 212 22 8 240 420 155 43 17.0 7.00 6 - -
200 190 340 268 22 8 295 560 200 60 35.0 15.5 6 - -
250 250 395 320 22 12 350 610 258 49 84.0 30.00 2 - -

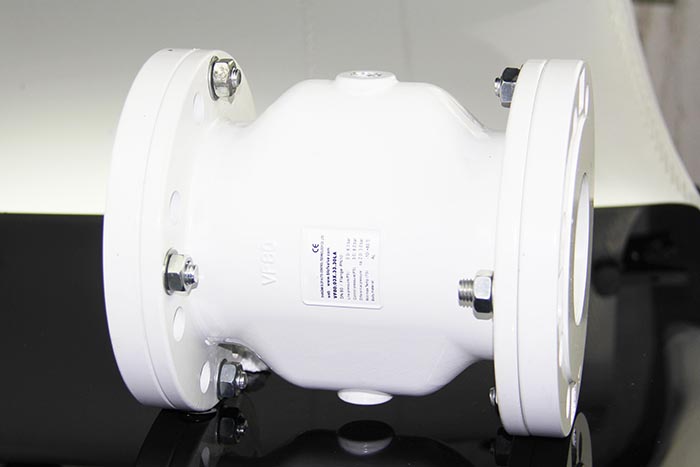

氣動管夾閥 圖片

氣動管夾閥圖片
