產品中心-上海川滬閥門廠

當前位置：首頁 > 產品中心 > 截止閥截止閥
J13W內螺紋針型閥 | J13W

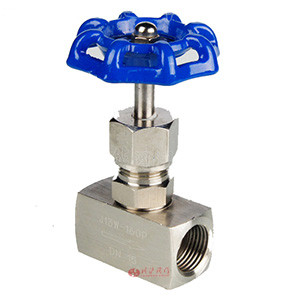

J13W內螺紋針型閥圖片

J13W內螺紋針型閥 產品說明
J13W型針型閥采用鍛管連接和螺紋連接，適用燃?xì)庠O(shè)備容器連接壓力表測量配套等其它燃?xì)夤苈飞稀?

J13W內螺紋針型閥 性能指標
型號 公稱壓力(MPa) 試驗壓力PS(MPs) 工作壓力(MPa) 工作溫度(℃) 適用介質
殼體 密封（液） 密封（氣）
J13w-16 16 2.4 1.76 0.6 16 p≤200℃ 液化石油氣水、油品等
J13w-40p 4.0 6.0 4.4 0.6 4.0
J13w-160 16.0 24.0 17.6 0.6 16.0 C≤425℃
J13w-320p 32.0 48.0 35.2 0.6 32.0
J13W內螺紋針型閥 零件材質
零件名稱 閥桿、閥蓋 閥桿、閥瓣 填料
J13w-16p 鉻鎳不銹鋼 鉻鎳不銹鋼 聚四氧乙稀、柔性石墨
J13w-160、J13w-40 優質碳鋼 鉻不銹鋼
J13W內螺紋針型閥 結構尺寸圖

J13W內螺紋針型閥 結構圖

J13W內螺紋針型閥 連接尺寸
公稱直徑DN(mm) 管螺紋 尺寸 重量(Kg)
Do L H Hi d
6 1/4 60 55 92 102 4 0.63
10 3/8 60 60 90 100 5 0.65
15 1/2 65 65 97 107 6 0.8
20 3/4 80 80 109 121 8 1.07
25 1 100 90 122 132 10 1.8
32 11/4 140 128 180 191 15 5.0
40 11/2 160 148 200 215 18 7.2
