產品中心-上海川滬閥門廠

當前位置:首頁 > 產品中心 > 截止閥截止閥
角式截止閥 | J44H

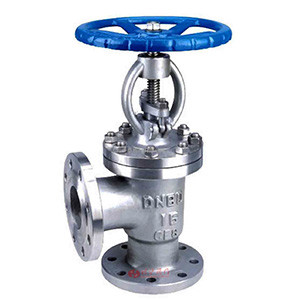

角式截止閥圖片

角式截止閥 產品說明
角式截止閥屬于強制密封式閥門,所以在閥門關閉時,必須向閥瓣施加壓力,以強制密封面不泄漏。當介質由閥瓣下方進入閥門時,操作力所需克服的阻力,是閥桿和填料的摩擦力與由介質的壓力所產生的推力,關閥門的力比開閥門的力大,所以閥桿的直徑要大,否則會發生閥桿頂彎的故障。近年來,從自密封的閥門出現以后,截止閥的介質流向就改由閥瓣上方進入閥腔,這時,在介質壓力作用下,關閥門的力小,而開閥門的力大,閥桿的直徑可以相應地減小。同時,在介質作用下,這種形式的閥門也較嚴密。

角式截止閥 性能指標
遵循規范 STANDARD
設計與制造 GB12233/GB 12235
結構長度 GB 12221/JB96(長系列)
結構長度 GB78/JB79(GB、HG、SH)
壓力試驗 GB/T 13927
標志 GB 12220
供貨 GB/T12252
角式截止閥 結構尺寸圖

角式截止閥結構圖

角式截止閥 連接尺寸
DN in L D D1 D2 f b z-φd Do H1 H2 W
15 1/2 65/90 95 65 45 2 14 4-φ14 100 240 265 7
20 3/4 75/95 105 75 55 2 16 4-φ14 100 245 270 7.5
25 1 80/100 115 85 65 2 16 4-φ14 120 250 275 8.5
32 21/4 95/105 135 100 78 2 18 4-φ18 140 260 290 12
40 21/2 100/115 145 110 85 2 18 4-φ18 140 290 325 14
50 2 115/125 160 125 100 2 20 4-φ18 160 300 335 19
65 21/2 145 180 145 120 2 20 4-φ18 180 355 400 27
80 3 155 195 160 135 2 22 4-φ18 240 400 450 42
100 4 175 215 180 155 2 24 8-φ18 240 455 495 50
125 5 200 245 210 185 2 26 8-φ18 280 530 560 64
150 6 240/225 280 240 210 2 28 8-φ23 320 605 650 85
200 8 275 335 295 265 2 30 8-φ23 360 650 770 155
