產品中心-上海川滬閥門廠

當前位置：首頁 > 產品中心 > 管夾閥管夾閥
電動管夾閥 | GJ941X

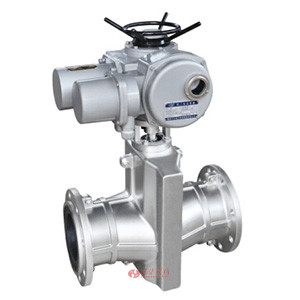

電動管夾閥圖片

電動管夾閥 產品說明
電動管夾閥是一種具有獨特結構形式的新型閥門,因其卓越的耐磨防腐性能而倍受青睞,適應于低壓管道的顆粒漿體或化學介質的輸送控制系統。電動管夾閥開啟方便靈活,密封性能好,杜絕了跑冒滴漏等現象的發生,膠管可定期更換,而閥體能長期使用,節省費用。膠管閥可以替代閘閥、截止閥和調節閥，提高使用壽命5-10倍。GJ941X-6L電動膠管閥由多回轉電動執行機構(DZW系列)與管夾閥組成，安裝簡易方便，耐磨、耐腐蝕。

電動管夾閥 材質
名稱 材料
閥體 鑄鐵，鋁合金
套管 橡膠
閥桿 鑄銅、碳鋼
壓桿 球墨鑄鐵
電動頭 組合件
托架 球墨鑄鐵

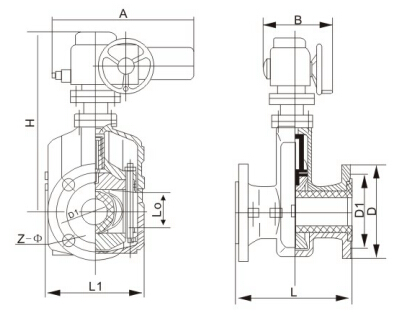

電動管夾閥 結構尺寸圖

電動管夾閥結構圖

電動管夾閥 連接尺寸
公稱
通徑
(DN)		 公稱
壓力
(Mpa)		 工作
壓力
(Mpa)		 L1 Lo D D1 Z-O H 型號 A B Do kw
25 0.6 0.6 124 31 115 85 4-14 一   443 133 一 0.12 18
32 145 40 140 100 4-18 一 一 — 一 - 一 一
40 157 50 150 110 4-18 一 一 一 一 - 一 一
50 160 60 160 125 4-18 一 ZA10-18 552 425 - 0.25 71
65 199 74 180 145 4-18 一 ZA15-15 552 425 305 0.37 80
80 222 88 195 160 4-18 ? ZA30-18 552 425 305 0.75 92.9
100 250 106 215 180 8-18 ? ZA30-18 552 425 305 0.75 101
125 318 134 245 210 8-18 一 一 - - 305 - 一
150 350 158 280 240 8-23 1000 ? 一 一 一 一 一
200 446 206 335 295 8-23 1174 ZA-14-18 766 390 305 1.1 265
250 0.4 0.4 516 256 395 350 12-23 一 一 — 一 - 一 —
300 562 304 445 400 12-23 一 一 — 一 - 一 一
采用標準設計與制造：Q/JBGN02結構長度:Q/JBGN02法蘭連接尺寸:JB78(PN1.0MPa)

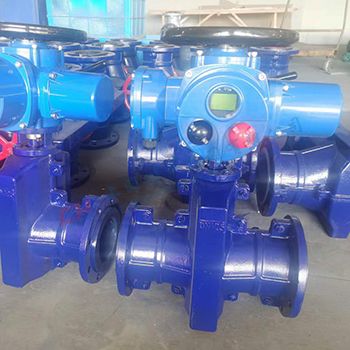

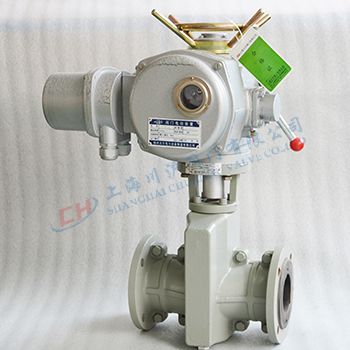

電動管夾閥圖片

電動管夾閥圖片 電動管夾閥圖片
