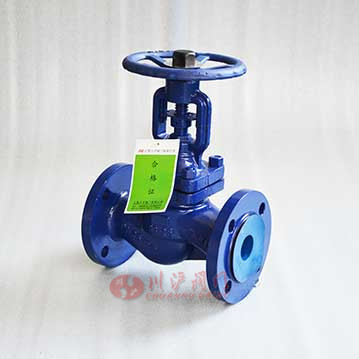

波紋管截止閥 | BJ41H

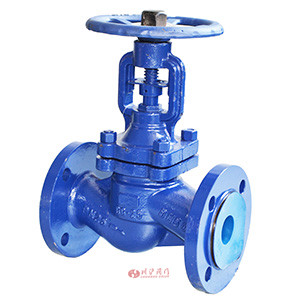

波紋管截止閥 產品說明
波紋管截止閥是引進國外先進技術 、采用國外金屬波紋管密封技術制造,高性能的彈性金屬波紋管,伸縮疲勞壽命特別長。波紋管截止閥采用波紋管密封的設計,完全消除了普通閥門閥桿填料密封老化快易泄露的缺點,不但提高了使用能源效率,增加生產設備安全性,減少了維修費用及頻繁的維修保養,還提供了清潔安全的工作環境。
應用范圍:
波紋管截止閥適用于石油、化工、制藥、化肥、電力等行業的各種工況管路上,用于切斷或接通管路介質。
結構特點:
1.雙重的密封設計(波紋管+填料)若波紋管失效,閥桿填料也會避免。
2.結構合理、密封可靠、性能優良、造型美觀。
3.沒有流體損失,降低能源損失,提高工廠設備安全。
4.密封面堆焊Co基硬質合金、耐磨、耐腐、抗摩擦性能好、使用壽命長,減少維修次數,降低經營成本。
5.堅固耐用的波紋管密封設計,保證閥桿的零泄漏,提供無需維護的條件。
6.截止閥閥桿調質及表面氮化處理,有良好的抗腐和抗摩擦性能;
7.閥桿升降位置指示更直觀。
波紋管截止閥 性能指標
公稱壓力(MPa) | 殼體試驗壓力(Mpa) | 密封壓力試驗(Mpa) | 適用溫度(℃) | 適用介質 |
---|---|---|---|---|
1.6 | 2.4 | 1.76 | HT:-10~300℃? CS:-29~425℃? SS:-59~540℃ | 水? 蒸汽? 油品 |
2.5 | 3.75 | 2.75 | ||
4.0 | 6.0 | 4.4 |

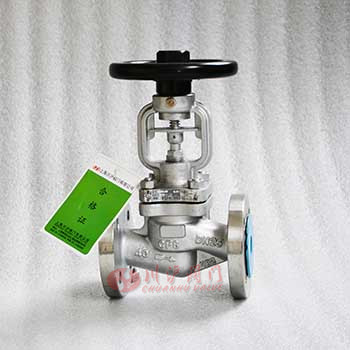

波紋管截止閥 零件材質
閥體/閥蓋 | 閥桿 | 閥瓣 | 螺栓 | 螺母 | 填料 | 墊片 |
---|---|---|---|---|---|---|
GG25 | 13Cr | GG25 | B7 | 2H | 石墨 | 石墨+304 |
WCB | 13Cr | WCB | B7 | 2H | 石墨 | 石墨+304 |
CF8 | F304 | CF8 | B8 | 8 | 石墨 石墨 | 石墨+304 石墨+304 |
CF8M | F316 | CF8M | B8 | 8 | 石墨 | 石墨+304 |

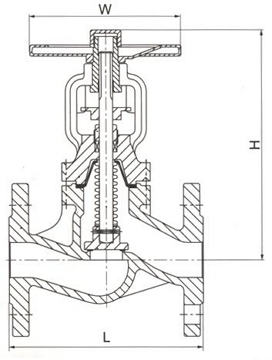

波紋管截止閥 結構尺寸圖
波紋管截止閥 連接尺寸
壓力等級 |
PN16 | |||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
口徑 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 |
H | 205 | 205 | 217 | 230 | 235 | 240 | 285 | 310 | 370 | 430 | 445 | 560 | 695 | 740 |
W | 120 | 120 | 140 | 140 | 160 | 180 | 180 | 200 | 250 | 300 | 300 | 400 | 520 | 520 |
重量 | 4.5 | 4.8 | 5.5 | 7.8 | 9.5 | 12.7 | 18.6 | 23.5 | 39.5 | 56.8 | 76.1 | 115 | 237.2 | 399.5 |
行程h | 7 | 7 | 12 | 13 | 14 | 15 | 19 | 23 | 28 | 35 | 42 | 52 | 64 | 75 |
Kv | 4.2 | 7.4 | 12 | 19 | 30 | 47 | 77 | 120 | 188 | 288 | 410 | 725 | 1145 | 1635 |
壓力等級 | PN25 | |||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
口徑 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 |
H | 205 | 205 | 217 | 230 | 235 | 240 | 285 | 310 | 370 | 430 | 445 | 560 | 695 | 740 |
W | 120 | 120 | 140 | 140 | 160 | 180 | 180 | 200 | 250 | 300 | 300 | 400 | 520 | 520 |
重量 | 4.5 | 4.8 | 5.5 | 8 | 9.8 | 13 | 19.2 | 24.3 | 43.7 | 57.9 | 81.6 | 137 | 288.1 | 420 |
行程h | 7 | 7 | 12 | 13 | 14 | 15 | 19 | 23 | 28 | 35 | 42 | 52 | 64 | 75 |
Kv | 4.2 | 7.4 | 12 | 19 | 30 | 47 | 77 | 120 | 188 | 288 | 410 | 725 | 1145 | 1635 |
