氣動管夾閥 | VMC

氣動管夾閥圖片

氣動管夾閥 產品說明
上海川滬閥門生產的VMC氣動管夾閥結構簡單,是極為經濟的和理想的截止閥方案,因為操縱氣動式夾管閥無需另外的傳動裝置,只需要一個二位三通電磁閥或者先導閥即可操縱氣動式夾管閥。

VMC管夾閥優點:
·結構緊漆端面長度減小30%
·重量減小25%
·適合食品行業應用
·防爆保護設計
·極好的耐氣候性能
·通道流暢
·無堵塞
·零泄漏100%密封
·易維護和更換配件

氣動管夾閥 材質
殼體材質 DN10-100:不銹鋼4408(E)
DN20-100:鋁合金AISilOMg(A)
DN10-15:聚甲醛POM天然色(P)
DN10-15:聚甲醛POM導電(P)
螺紋帽 DN10-100:不銹鋼1.4404(E)
DN20-50:聚甲醛POM天然色(P)醫藥/食品
DN20-50 :聚甲醛POM導電(P)危險及防爆區E
閥門表面 不銹鋼:電拋光亞光
鋁:粉末涂層60-80微米RAL7035
連接方式 帶內螺紋連接的,
按德標 DIN EN ISO 228” G
或美標 ANSI/ASMEBI.20.1” NPT”
襯套 耐磨天然橡膠、食品安全天然橡膠,二元乙丙橡膠,丁腈橡膠,氯磺化聚乙烯橡膠,丁基橡膠,氯丁橡膠

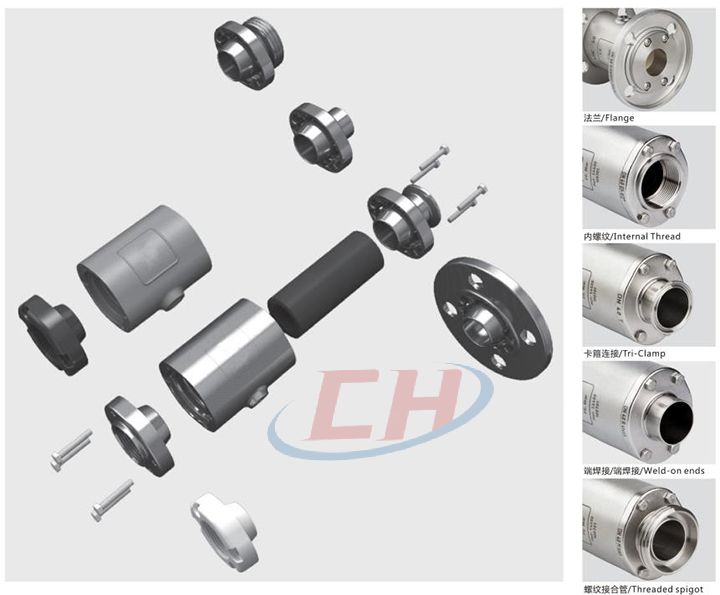

氣動管夾閥 連接圖

氣動管夾閥連接圖

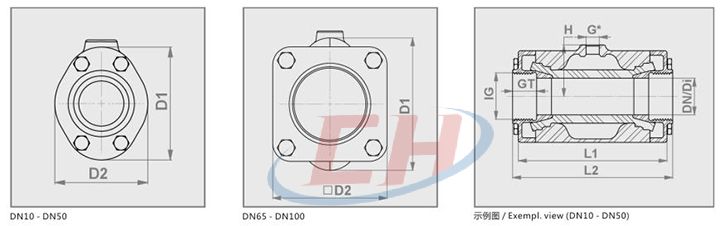

氣動管夾閥 結構尺寸圖

氣動管夾閥結構圖

氣動管夾閥 連接尺寸
DN/Di(mm) D1(mm) D2(mm) IG(inch) GT(mm) L1(m) L2(mm) G(inch) H(mm) 容積(I) 重量(KG)(EE) 重量(KG)(AE) 重量(KG)(AP) 重量(KG)(PE)
10 46 35 G3/8” 12 68 80 G1/8” 23 0,03 0.5 - - 0.2
15 56 47 G1/2” 15 85 95 G1/8” 28 0,05 0.8 - - 0.4
20 62 49 G3/4” 17 93 103 G1/8” 32 0.07 0.8 0.5 0.4 -
25 2 57 G1” 20 110 120 G1/8” 37 0.09 1.3 08 0.5 -
32 80 66 G1-1/4” 21 130 140 G1/4” 45 0.13 1.7 1.1 0.7 -
40 90 77 G1-1/2” 21 150 160* G1/4” 50 0,22 2.4 15 0.9 -
50 110 88 G2” 25 175 185 G1/4” 60 0.36 3.6 2.2 1.6 -
65 139 115 G2-1/2” 30 173 200 G1/4” 74 0.44 4.0 3.0 - -
80 173 133 G3” 33 213 230 G1/4” 90 088 5.6 4.4 - -
100 203 156 G4” 20 264 280 G1/4” 107 180 11.0 6.6 - -
