當前位置：首頁 > 產品中心 > 氣動閘閥氣動閘閥
氣動穿透式插板閥 | Z673X

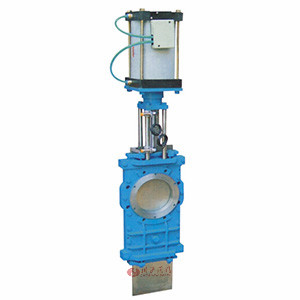

氣動穿透式插板閥圖片

氣動穿透式插板閥 產品說明
氣動穿透式插板閥顯著特點：閥腔不積渣，特別適合于漿體輸送及粉體物粒的輸送。
設計制造 Design and manufacture: JB/T8691-1998
結構長度 structural length: GB/T15188.2-94
法蘭連接 Flange connection: GB/T9113.1-2000 JB/T79-94
試驗與驗收 testing and acceptance: GB/T13927-92
氣動穿透式插板閥 材質
閥體、上蓋 碳鋼、不銹鋼
閥板 不銹鋼
閥桿 不銹鋼
密封圈 四氟、橡膠PTFE,
氣動穿透式插板閥 性能參數
公稱壓力 PN
殼體試驗 1.5XPN
密封試驗 1.1XPN
工作溫度 橡膠≤80℃ 四氟密封≤180℃?
適用介質 干灰、紙漿、糖漿、污水、煤氣粉末顆粒物、渣水混合物等

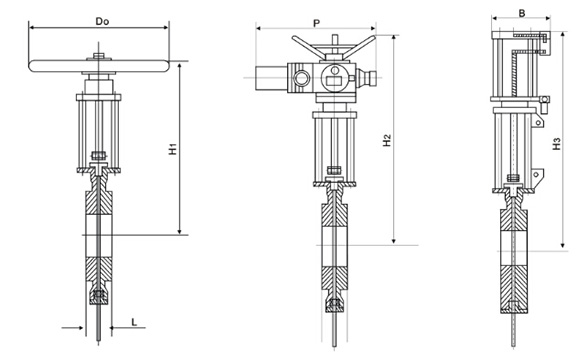

氣動穿透式插板閥 結構尺寸圖

氣動穿透式插板閥結構圖

氣動穿透式插板閥 連接尺寸
DN L H1 H2 H3 D1 D2 D0 N-M P B
100 51 405 705 585 180 156 240 8-M16 490 170
125 57 450 780 665 210 184 260 8-M16 490 190
150 570 510 810 770 240 211 280 8-M20 490 240
200 70 615 930 920 295 266 300 12-M20 520 335
250 70 715 1080 1175 355 319 320 12-M24 520 335
300 76 822 1140 1255 410 370 340 12-M24 520 335
350 76 975 1290 1455 470 429 360 16-M24 520 350
400 89 1024 1344 1559 525 480 400 16-M27 605 390
450 89 1235 1560 1926 585 548 450 20-M27 605 430
500 114 1265 1610 2226 650 609 500 20-M30 605 430
