排渣閘閥 | PZ41H

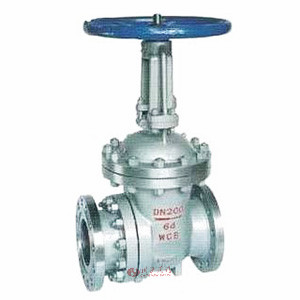

排渣閘閥圖片

排渣閘閥 產品說明

排渣閥適用于公稱壓力PN1.6～6.4MPa，工作溫度0～100℃的火力電站水利系統及水利工程的灰漿排放系統管路上，切斷或接通管路中灰水混合物，渣水混合物。
產品結構特點
1、采用中法蘭螺栓連接，支管兩端為法蘭連接或?qū)高B接
2、啟閉件采用半密封副強制密封，性能優良
3、密封副材料為耐磨陶瓷或耐磨合金，耐磨性強，耐磨性強、耐用沖蝕、耐擦傷、摩擦力小、密封可靠
4、閥體出口流道結型合理，不存渣，啟閉靈活，不卡阻
5、閥桿經調質和表面氮化處理，有良好的搞腐蝕性，抗擦傷性和耐磨性
6、中大口徑設置滾動軸承，啟閉輕松。

排渣閘閥 性能參數
PZ41H排渣閘閥工作溫度
Working temp		 ≤100℃
PZ41H排渣閘閥閥體材料
Body Material		 碳鋼WCB
Carbon steel
PZ41H排渣閘閥適用介質
Applicable Media		 灰渣水混合物，渣水比≥1:15，大類徑≤50mm
Mixture of Water and ash residue
With a ratio of residue：Water≥1：15 and max．s

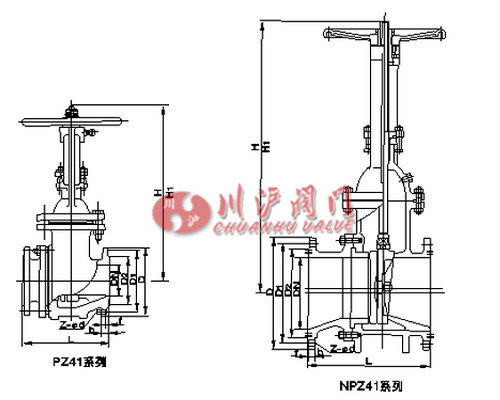

排渣閘閥 結構尺寸圖

排渣閘閥結構圖

排渣閘閥 連接尺寸
型號
Type		 公稱通徑
DN/mm
Nominal
diameter		 主要尺寸
L D D1 D2 b Z-?d H
PZ41H-10C
PL41H-10C
PZ41H-16C
PL41H-16C
NPZ41H-10C
NPZ41H-16C 		50 250 165 125 102 20 4-?18 335
80 280 200 150 133 22 8-?18 510
100 300 220 180 150 24 8-?18 685
150 350 285 240 212 28 8-?22 790
200 400 340 295 268 30 12-?22 885
250 450 405 355 320 32 12-?26 1015
300 500 460 41O 370 34 12-?26 1190
350 550 520 470 430 38 16-?26 1350
400 600 580 525 482 40 16-?30 1460
500 700 715 650 585 46 20-?33 1820
PZ41H-25
PZ941H-25
NPZ41H-25
NPZ941H-25 		50 250 165 125 102 20 4-?18 335
80 280 200 150 133 22 8-?18 510
100 300 235 190 158 24 8-?22 685
150 350 300 250 212 30 8-?26 190
200 400 360 31O 278 34 12-?26 885
250 450 425 370 335 36 12-?30 1015
300 500 485 430 390 40 16-?30 1190
350 550 555 490 450 44 16-?33 1350
400 600 620 550 505 48 16-?36 1460
450 650 670 600 555 50 20-?36 1620
500 700 730 660 615 52 20-?36 1820
PL41H-25
PL941H-25 		150 400 300 250 212 30 8-?26 91O
200 500 360 31O 278 34 12-?26 1100
250 550 425 370 335 36 12-?30 1430
300 650 485 430 390 40 16-?30 1558
350 700 555 490 450 44 16-?33 1678
400 750 620 550 505 48 16-?36 1830
450 850 670 600 555 50 20-?36 1990
500 900 730 660 615 52 20-?36 2160
