氣動漿液閥 | PZ673X

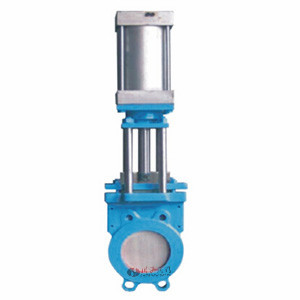

氣動漿液閥圖片

氣動漿液閥 產品說明
Z673X氣動漿液閥又稱氣動漿液閥,是上海川滬閥門積極吸收國內外先進技術的基礎上改進的新型漿液閥，該閥由氣動裝置和漿液閥兩部分構成，也可根據客戶需要配置其他驅動方式，產品廣泛適用于石油、化工、火力發電廠、污水處理、造紙、食品、礦山、市政等油品、水、蒸汽管路上作接通或截斷管路中。

氣動漿液閥 性能規范
型號 Z673X-2.5 Z673X-6 Z673X-10 Z673X-16
工作壓力（MPa） 0.25 0.6 1.0 1.6
適用介質 煤漿、糠漿、紙漿、泥漿、污水、礦渣等
適用溫度（℃） ≤100
材料 閥體 灰鑄鐵
閘板 鉻鎳鈦不銹鋼
閥體密封圈 合成橡膠或聚四氟乙烯
閥桿 鉻不銹鋼
支架 碳素鋼
填料 聚四氟乙烯

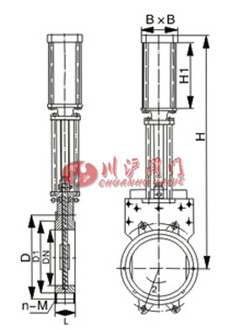

氣動漿液閥 結構尺寸圖

氣動漿液閥結構圖

氣動漿液閥 連接尺寸
公稱壓力mm L D D1 H n-M
PN0.6 PN1.0
50 48 48 125 100 335 4-M16
65 48 48 145 120 363 4-M16
80 50 50 160 135 395 4-M16
100 50 50 180 155 465 8-M16
125 50 50 210 185 530 8-M16
150 60 60 240 210 630 8-M20
200 60 60 295 265 750 8-M20
250 70 70 350 318 900 12-M20
300 70 80 400 368 1120 12-M20
350 80 80 460 430 1260 16-M20
400 90 90 515 482 1450 16-M22
450 90 120 565 532 1600 20-M22
500 90 130 620 585 1800 20-M22
600 140 140 725 685 2300 20-M27
700 140 140 840 800 2500 24-M27
800 190 190 950 898 2800 24-M30
900 203 203 1050 1005 3100 28-M30
1000 216 216 1160 1115 3400 28-M30
1200 254 254 1380 1325 3600 32-M36
