當前位置：首頁 > 產品中心 > 氣動閘閥氣動閘閥
氣動閘閥 | Z641H

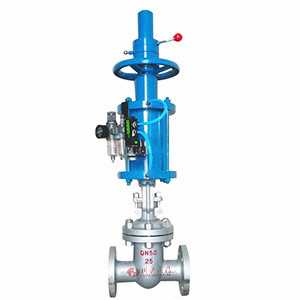

氣動閘閥圖片

氣動閘閥 產品說明
氣動楔式閘閥，具有氣動執行機構（雙層氣缸，并帶有緩沖機構）和手動及其保護機構（手動和可自鎖的氣動-手動轉換裝置）的低支架明桿閘閥。氣動法蘭閘閥可以配用電的或氣的回訊器，用以發送閥門開關狀態信息?？梢詫崿F(xiàn)遠距離控制，集中控制和自動控制。性能可靠、操作切換和維修方便等特點。已被石油、化工、海運等部門廣泛用于對各類介質控制。

氣動閘閥 性能參數
型號 PN 工作壓力/MPa 適用溫度/℃ 適用介質
Z641H-16C 16 1.6 ≤350

水、蒸汽、油品等無腐蝕性介質
Z641H-25 25 2.5
Z641H-40 40 4.0
Z641H-63 63 6.3
Z641Y-16C 16 16
Z641Y-25 25 2.5
Z641F-16C 16 1.6 ≤150
Z641F-25 25 2.5

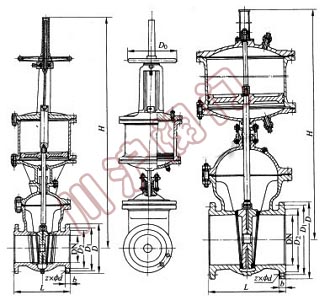

氣動閘閥 結構尺寸圖

氣動閘閥結構圖

氣動閘閥 連接尺寸
PN16 氣動楔式閘閥 外形尺寸
DN L D D1 D2 b z×Φd H D0 重量/kg
50 250 160 125 100 16 4×Φ18 875 240 60
80 280 195 160 135 20 8×Φ18 970 240 81
100 300 215 180 155 20 8×Φ18 1025 240 98
150 350 280 240 210 24 8×Φ23 1365 280 190
200 400 335 295 265 26 12×Φ23 1650 320 252
250 450 405 355 320 30 12×Φ25 1950 320 316
300 500 460 410 375 30 12×Φ25 2010 400 514
350 550 520 470 435 34 16×Φ25 2260 400 690
400 600 580 525 485 36 16×Φ30 2540 500 970
PN25 氣動楔式閘閥 外形尺寸
DN L D D1 D2 b z×Φd H D0 重量/kg
50 250 160 125 100 16 4×Φ18 875 240 60
80 280 195 160 135 20 8×Φ18 970 240 81
100 300 230 190 160 24 8×Φ18 1085 400 150
150 350 300 250 218 30 8×Φ23 1347 400 215
200 400 360 310 278 34 12×Φ23 1810 400 320
250 450 425 370 332 36 12×Φ25 2070 400 400
300 500 485 430 390 40 12×Φ25 2580 500 790
350 550 550 480 448 44 16×Φ25 2723 560 940
400 600 610 550 505 48 16×Φ30 2985 560 1070
