圓盤型氣動刀閘閥 | PZ673X

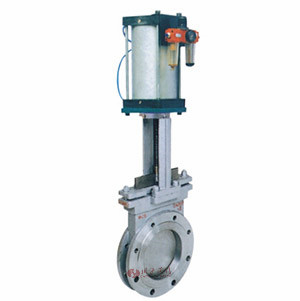

圓盤型氣動刀閘閥圖片

圓盤型氣動刀閘閥 產品說明
圓盤型氣動刀閘閥由氣動執行機構和刀型閘閥組成。刀型閘閥操作輕便靈活、體積小、通道流暢、流阻小、重量輕、易安裝、易拆卸,公稱尺寸 DN50~DN800,可在工作壓力 0.6MPa~1.6MPa。刀型閘閥其閘板具有剪切功能,可刮除密封面上的粘著物,自動清除雜物。不銹鋼閘板可防止腐蝕引起的密封泄漏。氣動刀閘閥產品廣泛用于化工、煤碳、制糖、污水、造紙等領域,是一種理想的密封閥門。特別適合于造紙行業在管道上作調節和節流使用。

圓盤型氣動刀閘閥 材質
閥體形式 直通扁平鑄造閘閥
公稱通徑 DN50~1000mm
公稱壓力 PN1.0、1.6 MPa
法蘭標準 國標、德標、美標、日標
密封形式 橡膠密封、聚四氟乙烯密封、金屬密封
閥蓋形式 螺栓壓緊式
密封填料 V型聚四氟乙烯填料、柔性石墨填料
閥板形式 垂直板式(閘板)
流量特性 近似快開型
圓盤型氣動刀閘閥 性能參數
公稱壓力PN(MPa) 殼體試驗(MPa) 密封試驗(MPa) 適用介質
1.0 1.5 1.1 煙氣、灰、渣水混合物、空氣混合物
1.6 2.4 1.8

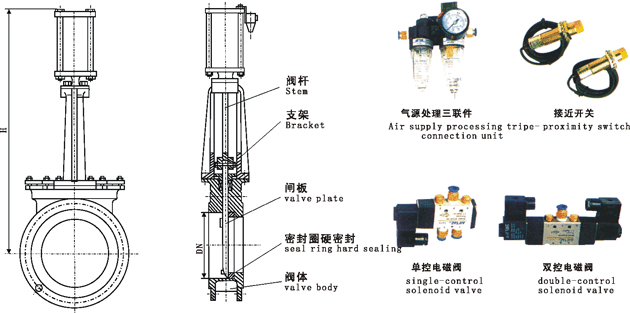

圓盤型氣動刀閘閥 結構尺寸圖

圓盤型氣動刀閘閥結構圖

圓盤型氣動刀閘閥 連接尺寸
公稱通徑 H
50 335
65 363
80 395
100 465
125 530
150 630
200 750
250 900
300 1125
350 1260
400 1450
450 1600
500 1900
600 2300

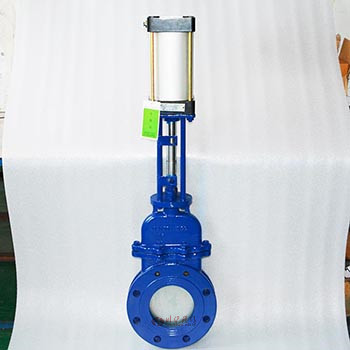

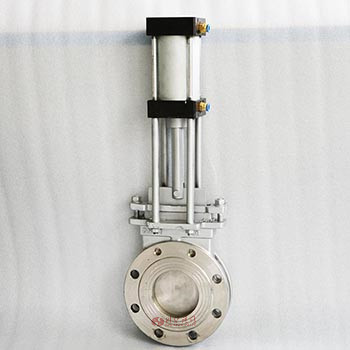

圓盤型氣動刀閘閥 圖片

圓盤型氣動刀閘閥圖片 圓盤型氣動刀閘閥圖片
