氣動三通活塞切斷閥 | ZSQF

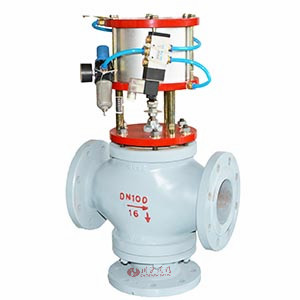

氣動三通活塞切斷閥圖片

氣動三通活塞切斷閥 產品說明

氣動三通活塞切斷閥是由氣動活塞式執行器和三通閥組成，具有結構簡單、操作力大、體形小、重量輕、流阻小、閥容大、密封性能好、維修方便等優點。廣泛應用于石油、化工、冶金、電力、輕紡等生產過程中的三位切斷控制。
氣動三通活塞切斷閥可以選配AC220V\DC24V電磁閥、限位開關、空氣過濾減壓閥等附件，電磁閥接受控制系統給出的開關量控制信號后實現對切斷閥的開閉的切換。

氣動三通活塞切斷閥 性能參數
公稱通徑 DN(mm) 20 25 32 40 50 65 80 100
額定流量系數 Kv 7 11 20 30 48 75 120 190
額定行程 (mm) 8 12 20 25
氣缸直徑 (mm) 75 100 150
允許泄漏量 硬密封 (1/h) 單座、三通： 1.2X10 -7 X 閥額定容量 套筒： 5X10 -6 X 閥額定容量
軟密封 VI 級
工作溫度 ( ℃ ) -20 ～ 200 -40 ～ 450
公稱壓力 PN (MPa) 1.6 4.0 6.4
允許壓差 (MPa) ZSPQ 單作用 1.16 0.66 0.38 0.6 0.39 0.47 0.31 0.20
雙作用 6.4 5.0 2.8 3.3 2.13 2.71 1.75 1.11
ZSQM 單作用 公稱壓力
雙作用
ZSQN 單作用 0.89 0.57 0.35 0.56 0.36 0.45 0.30 0.20
雙作用 5.2 3.22 2.03 2.27 1.46 2.00 1.32 0.85
信號壓力 (kPa) 0 或 400 ～ 600
氣動三通活塞切斷閥 結構尺寸圖

氣動法蘭球閥結構圖

氣動三通活塞切斷閥 連接尺寸
公稱通經 20 25 32 40 50 65 80 100 125 150 200
A 196 232 308 394 498
L PN16 150 160 180 200 230 290 310 350 400 480 600
H 132 132 135 140 150 160 160 170 325 450 495
H1 根據所配置氣動執行機構而定
重量 薄膜式 9 11 13 16 21 33 43 58 70 86 115
活塞式 12 14 17 20 26 38 48 64 79 95 125
氣動三通活塞切斷閥 圖片

氣動三通活塞切斷閥圖片 氣動三通活塞切斷閥圖片
