氣動角座閥不銹鋼 | JY2000

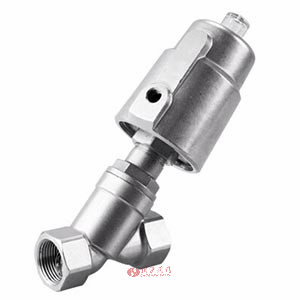

氣動角座閥不銹鋼圖片

氣動角座閥不銹鋼 產品說明

氣動角座閥不銹鋼是上海川滬閥門有限公司新引進國外先進生產技術,結合現代生化、食品等工業應用研發而成的新一代產品。它廣泛應用于食品和化學過程,滅菌機、高壓消毒器、干洗機、干衣機、啤酒生產線等。

氣動角座閥不銹鋼 性能參數
壓力范圍 0-16Bar
介質溫度 -10~180℃
閥體材料 不銹鋼
密封材料 聚四氟乙烯PTFE
執行機構外殼 不銹鋼
介質 中性氣體、水、空氣
制造標準 GB、ISO、BS、ANSI、DIN
氣動角座閥不銹鋼 參數
接口 內孔 KV值 大工作壓力(Bar) 要求小控制壓力(Bar) 執行器尺寸 流向
G3/8 10 3.7 15 4 50 閥座上方
G1/2 15 4.2 16 3.9 50
G3/4 20 8.0 11 3.9 63
G1 25 19 11 4.2 63
G1-1/4 32 27.5 15 5.0 80
G1-1/2 40 42.0 12.5 4.4 100
G2 50 55 10 3.2 125
G2-1/2 65 90 5.2 3.2 125

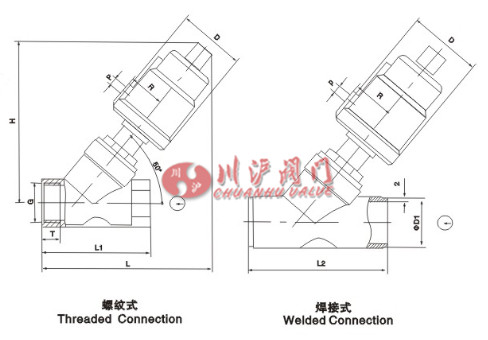

氣動角座閥不銹鋼 結構尺寸圖

氣動角座閥不銹鋼結構圖

氣動角座閥不銹鋼 連接尺寸
通徑 執行器長度 D R P G H L L1 T L2 D1
15 50 62 33.5 G1/8 G1/2 126 133 68 11 100 19
20 50 62 33.5 G1/8 G3/4 131 137 75 14 120 24
25 50 62 33.5 G1/8 G1 140 149 90 15 140 29
32 63 76 42 G1/8 G1-1/4 175 188 115 17.5 155 36
40 63 76 42 G1/8 G1-1/2 178 190 115 17.5 170 42
50 63 96 50 G1/8 G2 195 205 135 20 190 52
