氣動切斷閥 | ZMQP

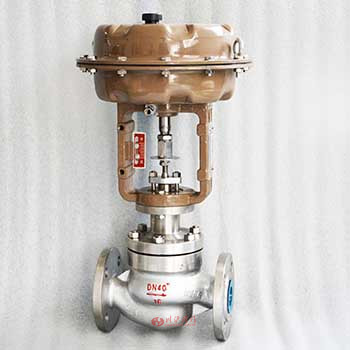

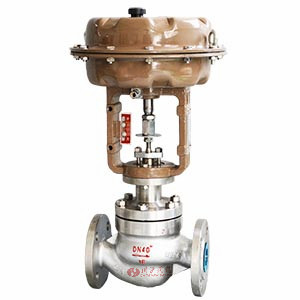

氣動切斷閥圖片 氣動切斷閥圖片

氣動切斷閥 產品說明

氣動快速切斷閥是由氣動薄膜執行器和單座切斷閥或者套筒調節閥組成,氣動薄膜單座切斷閥適合使用在壓差、對泄漏量要求嚴格的場合,泄露等級可以達到V級。氣動薄膜套筒切斷閥適合在壓差大、對泄漏量要求不嚴格的場合,泄露等級是IV級。
氣動切斷閥可以選配AC220V\DC24V電磁閥、限位開關、空氣過濾減壓閥等附件,電磁閥接受控制系統給出的開關量控制信號后實現對切斷閥的開閉的切換。

氣動切斷閥 性能參數
公稱通徑(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
閥座直徑 20 25 32 40 50 65 80 100 125 150 200 250 300
額定流量系數(KV) 單座 6.9 11 17.6 27.5 44 69 110 176 275 440 630 875 1250
套筒 6.3 10 16 25 40 63 100 155 250 370 580 900 1300
允許壓差(MPa) 單座 3.8 3.2 3.0 2.0 1.8 1.5 1.4 1.0 0,7 0.6 0.5 0.3 0.1
套筒 6.4 6.4 5.2 5.2 4.6 4.6 3.7 3.7 3.5 3.1 3.1 2.6 2.2
公稱壓力(MPa) 1.6、2.5、4.0、6.4、10.0
額定行程 16 25 40 60 100
執行器型號 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-45 ZHA/B-56
流量特性 等百分比、直線型
壓蓋形式 螺栓壓緊式
密封填料 V型聚四氟乙烯填料、V型柔性石墨填料
閥芯形式 單座式、套筒式
閥蓋形式 標準型(-17~+250℃)、高溫型(+250~+450℃)、低溫型(-40~-196℃)、波紋管密封型(-40~+350℃)
氣動切斷閥 零部件參數
零部件 材質
閥體 WCB(ZG25) CF8(304) CF8M(316) CF3M(316L)
閥座 304 304 316 316L
閥芯 304 304 316 316L
墊片 PTFE、金屬石墨纏繞墊片
閥蓋 WCB(ZG25) CF8(304) CF8M(316) CF3M(316L)
密封填料 PTFE、柔性石墨、對位聚苯
填料壓蓋 304 304 316 316L

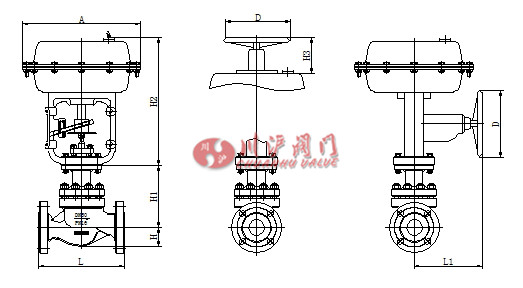

氣動切斷閥 結構尺寸圖

氣動法蘭球閥 結構圖

氣動切斷閥 連接尺寸
公稱通徑 DN(mm) 20 25 32 40 50 65 80 100 125 150 200 250 300
L PN16/25 181 184 200 222 254 276 298 352 410 451 550 640 880
PN40 194 197 200 235 267 292 317 368 425 473 640 760 910
PN64 206 200 210 251 286 311 337 394 440 508 670 810 950
H PN16/25 52.5 57.5 75 75 85.5 92.5 100 110 142.5 158 170 195 230
PN40 52.5 57.5 75 75 82.5 92.5 100 117.5 150 167.5 187.5 205 245
PN64 65 40 85 85 90 102.5 107.5 125 172.5 195 207.5 230 260
H1 132 132 158 170 179 214 221 234 270 294 331 390 450
H2 298 298 298 298 298 380 380 380 510 510 510 650 650
H3 180 180 180 180 180 236 236 236 310 310 310 380 380
L1 280 280 280 280 280 350 350 350 475 475 475 560 560
A 282 282 282 282 282 360 360 360 470 470 470 580 580
C 220 220 220 220 220 270 270 270 320 320 320 400 400

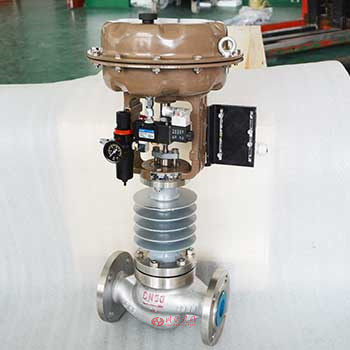

氣動切斷閥 圖片

氣動切斷閥圖片 氣動切斷閥圖片
