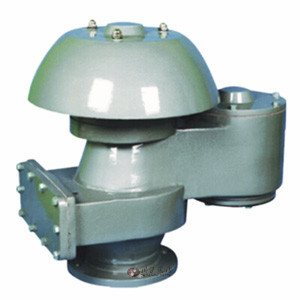

全天候防火呼吸閥 | QZF-89
全天候防火呼吸閥 產品說明
QZF-89全天候防火呼吸閥是安裝在石油化工固定頂罐上的通氣裝置,起防止罐內超壓或超真空使儲罐遭受損壞,起阻止外界火焰?zhèn)魅?,減少罐內液體揮發損耗作用。該呼吸閥具有結構合理,通風量大,泄漏量小,耐腐蝕等特點,并有靜電接地線,使該閥與罐體保持等電位。該呼吸閥采用四氟密封,具有防凍性,適合寒冷地區使用。
全天候防火呼吸閥 特點及性能
新型全天候防火呼吸閥殼體選用碳鋼、鋁合金和不銹鋼,耐腐蝕性好;閥盤采用四氟材料,耐低溫,防凍性能好;結構簡單,易檢修,安全方便; 新型全天候防火呼吸閥性能完全符合石油工業部標準SY7511-87規定。
全天候防火呼吸閥 技術參數
A級正壓 | 355Pa (36毫米水柱) |
---|---|
負壓 | 295Pa (30毫米水柱) |
B級正壓 | 980Pa (100毫米水柱) |
負壓 | 295Pa (30毫米水柱) |
C級正壓 | 1765Pa (180毫米水柱) |
負壓 | 295Pa (30毫米水柱 |

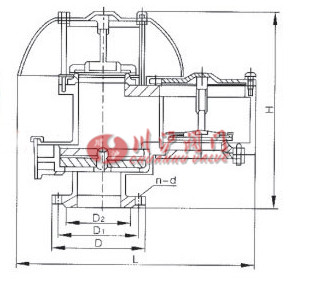

全天候防火呼吸閥 結構尺寸圖
全天候防火呼吸閥 連接尺寸
規格 | 圖號 | 重 量 ( Kg/臺) |
安裝尺寸(毫米) | ||||||
---|---|---|---|---|---|---|---|---|---|
H | L | D | D1 | D2 | n | d | |||
DN50 | QZF-50 | 25 | 360 | 362 | 140 | 110 | 90 | 4 | 14 |
DN80 | QZF-80 | 40 | 445 | 513 | 185 | 150 | 125 | 4 | 18 |
DN100 | QZF-100 | 47 | 445 | 513 | 205 | 170 | 145 | 4 | 18 |
DN150 | QZF-150 | 71 | 610 | 640 | 260 | 225 | 200 | 8 | 18 |
DN200 | QZF-200 | 98 | 700 | 770 | 315 | 280 | 255 | 8 | 18 |
DN250 | QZF-250 | 130 | 828 | 918 | 370 | 335 | 310 | 12 | 18 |
