防爆阻火呼吸閥 | ZFQ-1
防爆阻火呼吸閥 產品說明
ZFQ-1防爆阻火呼吸閥又名HXF-IZ防爆阻火呼吸閥,是根據GFQ-2全天候呼吸閥進行改進的新型呼吸閥,阻火與呼吸連成一體,有利于安裝;同時降低成本,其原理與QZF-89全天候防火呼吸閥基本相同,但呼氣及吸氣比QZF-89呼吸閥有一定差距。采用彈簧限位閥板,由正負壓力決定或呼或吸.呼吸閥應該具有泄放正壓和負壓兩方面功能,具體則是:當容器承受正壓時,呼吸閥打開呼出氣體泄放正壓;當容器承受負壓時,阻火呼吸閥打開吸入氣體泄放負壓。由此保證壓力在一定范圍內,保證容器安全。
防爆阻火呼吸閥 特點及性能
1、新型防爆阻火呼吸閥材質設計結構合理,阻火與呼吸連成一體,降低成本。
2、閥盤、閥封環采用不銹鋼、聚四氟乙烯材料。耐低溫、防凍性能好。
3、阻火呼吸閥是安裝在固定頂罐上的通風裝置,減少油品蒸發、損失,是節能減排的優良產品,能夠?yàn)槠髽I(yè)節約資源。
4、它具有能對石油儲罐內外壓力進行自動調節的特點。
5、結構簡單、重量輕、易檢修、安裝方便。
6、阻爆性能合格,連續13次阻爆性能試驗每次都能阻火。
7、耐低溫防凍性能合格:在-42度操作2小時,壓力閥盤、真空閥盤合密封均無變形現象。
8、在常溫36度連續操作72小時,動作10000次,壓力閥盤、真空閥盤和導桿接觸面無任何磨損合碰傷跡象,導桿升降靈敏無卡死現象。
防爆阻火呼吸閥 操作壓力
壓力|等級 | A | B | C | D | E |
---|---|---|---|---|---|
正壓 | +355Pa (+36毫米水柱) | +665Pa (+68毫米水柱) | +980Pa (+100毫米水柱) | +1375Pa (+140毫米水柱) | +1765Pa (+180毫米水柱) |
負壓 | -295Pa (-30毫米水柱) | -295Pa (-30毫米水柱) | -295Pa (-30毫米水柱) | -295Pa (-30毫米水柱) | -295Pa (-30毫米水柱) |

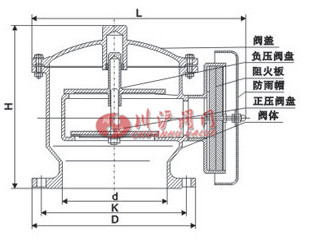

防爆阻火呼吸閥 結構尺寸圖
防爆阻火呼吸閥 連接尺寸
公稱通徑 | 安裝尺寸 | ||||
---|---|---|---|---|---|
D | K | L | H | n×φ | |
DN25 | 115 | 85 | 160 | 165 | 4×14 |
DN32 | 135 | 100 | 180 | 185 | 4×18 |
DN40 | 145 | 110 | 190 | 190 | 4×18 |
DN50 | 160 | 125 | 220 | 220 | 4×18 |
DN80 | 195 | 160 | 270 | 260 | 8×18 |
DN100 | 219 | 180 | 310 | 280 | 8×18 |
DN150 | 280 | 240 | 380 | 330 | 8×22 |
DN200 | 335 | 295 | 450 | 380 | 12×22 |
DN250 | 395 | 350 | 520 | 420 | 12×22 |
DN400 | 565 | 515 | 670 | 520 | 16×26 |

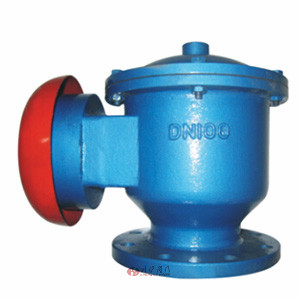

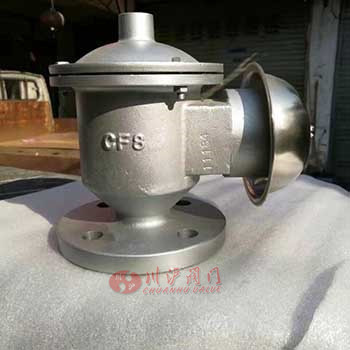

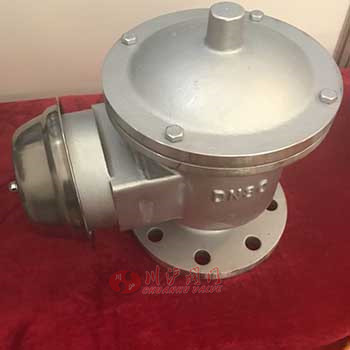

防爆阻火呼吸閥圖片
