復合式排氣閥 | CARX

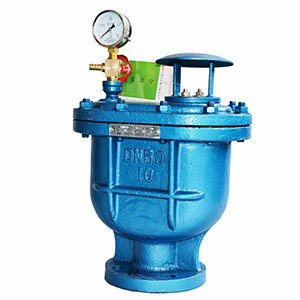

復合式排氣閥圖片

復合式排氣閥 產品說明
CARX復合式排氣閥本閥閥體為圓桶狀,閥門內件包括不銹鋼浮球、杠桿及閥瓣。本閥安裝在泵出口處或配水管線 中,用來排除集積在管中的空氣,以提高管線及不泵的使用效率,當管內一旦產生負壓時,此閥迅速吸入外界空氣,以 防止管線園負壓而損壞。復合式排氣閥用于管路上的高點或有閉氣的地方,排除管內的氣體來疏通管道,達到正常工 作,如不裝排氣閥,管內流動的液體產生動熱引起氣體,形成短路,使管道出水容量達不到要求,其次,管道運轉時出 現停電、停泵管道會出現負壓力,而會引起管道振動或破裂,排(吸)氣閥就迅速把空氣吸入管內,防止管道振動或破 裂。其工作原理是:當管內開始注水時,閥辯處在開啟的位置,進行大量排氣,當空氣排完時,閥內充滿水,浮球上升 并帶動閥瓣關閉,停止排氣,當管內水正常輸送時,如有少量空氣聚集在閥內到相當?shù)某潭?,閥內水位下降,此時空氣 由小孔排出。當水泵停止時,管內水流空或遇管內產生負壓,此時塞頭迅速開啟,吸入空氣,確保管線安全。介質溫 度:0-80攝氏度
復合式排氣閥 主要技術參數
公稱壓力 1.0~1.6MPa?
公稱通徑 25-200mm
適用介質 水、油等非腐蝕性液體?
適用溫度 0~80℃?
試驗標準 GB/T 13927 API598?
復合式排氣閥 材質
序號 名稱 材質
1 閥 體 HT200
2 閥 蓋 HT200
3 浮 球 SUS 304
4 杠桿架 鑄銅ZH59
5 鑄銅ZH59
6 塞 頭 丁睛橡膠NBR

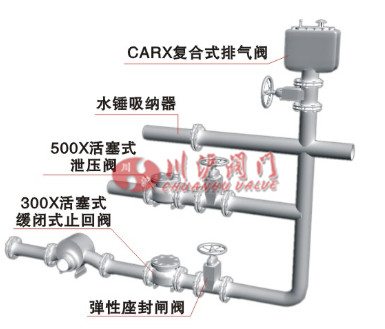

復合式排氣閥 安裝示意圖

復合式排氣閥安裝示意圖

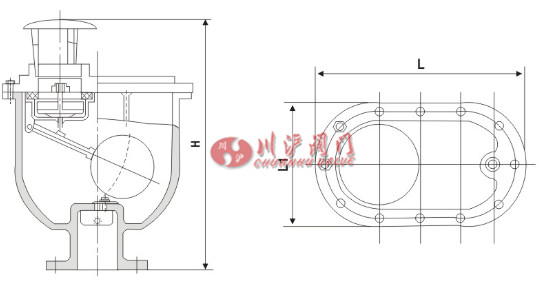

復合式排氣閥 結構尺寸圖

復合式排氣閥結構圖

復合式排氣閥 連接尺寸
型號 公稱通徑?DN(mm) 尺寸
H L L1 D D1 D2 z-φd
CARX-1.0
CARX-1.6
20 375 290 180 105 75 55 4-12
25 375 290 180 115 85 65 4-14
50 480 360 205 160 125 100 4-14
80 520 405 245 195 160 135 4-18
100 530 405 245 215 180 155 4-18

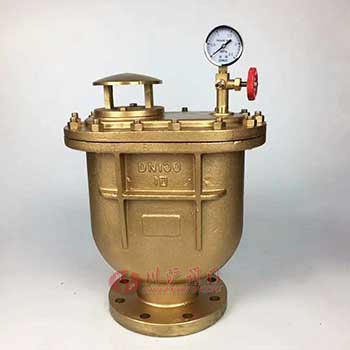

復合式排氣閥圖片

復合式排氣閥圖片 復合式排氣閥圖片
