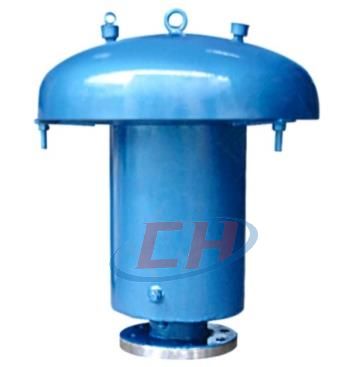

液壓安全閥 | GYA
液壓安全閥 產品說明
1、液壓安全閥裝于油罐頂部與呼吸閥配合使用,在呼吸閥一旦失靈,改閥為保護儲存罐時起安全作用。
2、液壓安全閥工作壓力,高于呼吸閥的工作壓力時,液壓安全閥一般不工作,當呼吸閥不能滿足儲罐通氣要求時才開始工作。
3、訂貨時請指明名稱、規格、型號。
4、安裝完畢后,加入防凍油或防凍液。
液壓安全閥 操作壓力
壓力|等級 | A | B | C | D | E |
---|---|---|---|---|---|
正壓 | +550Pa (+56毫米水柱) | +860Pa (+88毫米水柱) | +1176Pa (+120毫米水柱) | +1570Pa (+160毫米水柱) | +1960Pa (+200毫米水柱) |
負壓 | -490Pa (-50毫米水柱) | -490Pa (-50毫米水柱) | -490Pa (-50毫米水柱) | -490Pa (-50毫米水柱) | -490Pa (-50毫米水柱) |
液壓安全閥 結構尺寸圖
液壓安全閥 連接尺寸
公稱通徑DN(mm) | DN50 | DN65 | DN80 | DN100 | DN150 | DN200 | DN250 | DN300 | |
---|---|---|---|---|---|---|---|---|---|
重量 | 16 | 20 | 25 | 30 | 45 | 56 | 67 | 80 | |
安裝尺寸 | L | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 |
H | 480 | 520 | 560 | 600 | 640 | 680 | 720 | 760 |
