產品中心-上海川滬閥門廠

當前位置:首頁 > 產品中心 > 放料閥放料閥
氣動放料閥 | FL641F/H

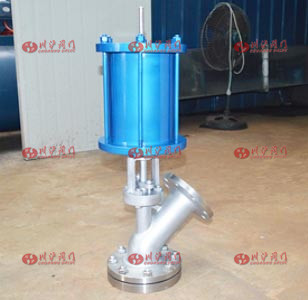

氣動放料閥圖片 氣動放料閥圖片

氣動放料閥 產品說明
FL641F/HF氣動放料閥性能與用途:操作方便,開啟自由,運動靈活可靠;閥瓣裝配維修簡單,密封結構合理,密封圈更換方便實用。 結構:主要由閥體,閥瓣,密封圈,閥桿,支架,閥壓蓋,手輪,法蘭,螺母,定位螺釘?shù)攘慵?。本類閥門在管道中一般應當水平安裝。 FL641F/H氣動放料閥根據實際情況的需要,放底結構設計為平底型,閥體為V型,并提供提升和下降兩種工作方式閥瓣。閥體內腔裝有耐沖刷、耐腐蝕的密封圈,在開啟瞬間,可以保護閥體不被介質沖刷、腐蝕,并對密封圈進行特種處理,使表面硬度達到HRC56-62,具有高耐磨、耐腐蝕的功能。閥瓣密封根據需要時封面均堆焊有硬質合金,密封副采用線密封,保證密封的可靠性,并可防止結疤。同時,采取短行程閥瓣的設計。在化工、石油、冶金、制藥、農藥、染料、食品加工等行業廣泛使用。各種操作方式,例如,手動,氣動(彈簧復位式、雙作用式、帶手輪和不帶手輪),電動,液動,齒輪等。 FL641F/HF氣動放料閥系列主要用于反映器,儲罐和其他容器的底部排料,借助于底部法蘭焊接于儲罐和其他的底部,因此消除工藝介質通常在容器出口的殘留現象。

氣動放料閥 產品特點
零件名稱 ZGICr18Ni9Tit系列 ZG00Cr18Ni10系列 ZG1Cr18Ni12M02Ti系列 ZG00Cr17Ni14M02系列 WCB系列
閥體/閥蓋 ZG1Cr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12M02Ti ZG00Cr17Ni14M02 WCB+F46
閥桿 ZG1Cr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12M02Ti ZG00Cr17Ni14M02 WCB+F46
閥瓣 ZG1Cr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12M02Ti ZG00Cr17Ni14M02 WCB+F46
墊片 304+PTFE 304L+PTFE 316+PTFE 316L+PTFE 石墨+304
螺柱 1Cr17Ni2 1Cr17Ni2 1Cr17Ni2 1Cr17Ni2 35CrMoA
螺母 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti 45

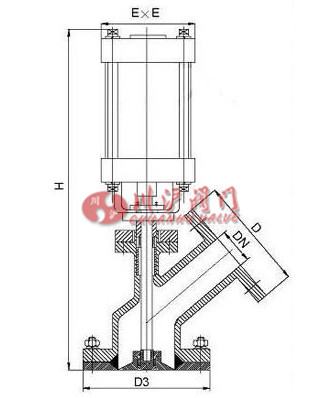

氣動放料閥 結構尺寸圖

氣動放料閥結構圖

氣動放料閥 連接尺寸
公稱通徑DN(mm) 上展式 下展式 D0 H2
D D3 H參考 D D3 H參考
25 115 115 553 115 135 508 280 280
32 135 135 568 135 145 583
40 145 145 638 145 160 623
50 160 160 653 160 180 628
65 180 180 758 180 195 718 310
80 195 195 773 195 215 738
100 215 215 883 215 260 828
125 245 245 1105 245 280 960
150 280 280 1150 280 330 1040 360 370
200 335 335 1315 335 405 1215
250 405 405 1490 405 460 1400

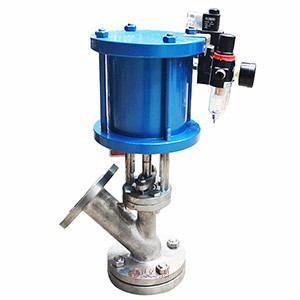

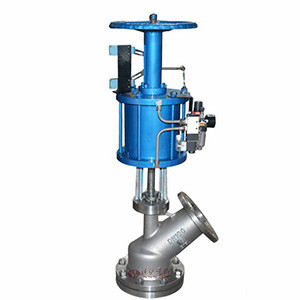

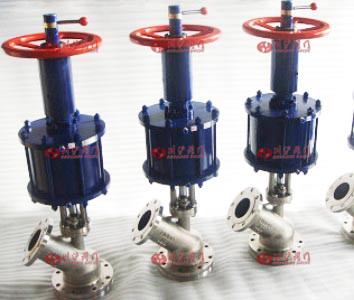

氣動放料閥 圖片

氣動放料閥 圖片 氣動放料閥 圖片
