產品中心-上海川滬閥門廠

當前位置:首頁 > 產品中心 > 放料閥放料閥
放料球閥 | FQ41F/F46

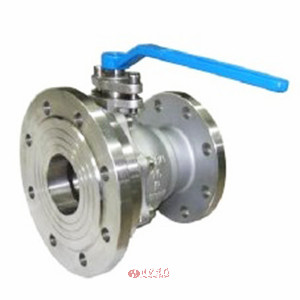

放料球閥圖片

放料球閥 產品說明
放料球閥的工作原理是靠旋轉閥戀來使閥門暢通或閉塞。球閥開關輕便, 體積小, 可以做成很大口徑, 密封可靠, 結構簡單, 維修方便, 密封面與球面常在閉合狀態, 不易被介質 沖蝕, 在各行業得到廣泛的應用。
襯氟放料球閥概述:襯氟放料球閥是用帶圓形通孔的球體作啟閉件,球體隨閥桿繞閥體中心線旋轉以實現閥門開啟和關閉。采用特殊的模壓工藝,使密封面致密良好,加之V型PTFE填料組合使閥門達到零泄漏;球體與閥桿鑄為一體,杜絕了由于壓力變化引起閥桿沖出承壓件內的可能性,根本保證使用中的安全性;采用全塑料襯里工藝,耐介質的強腐蝕。

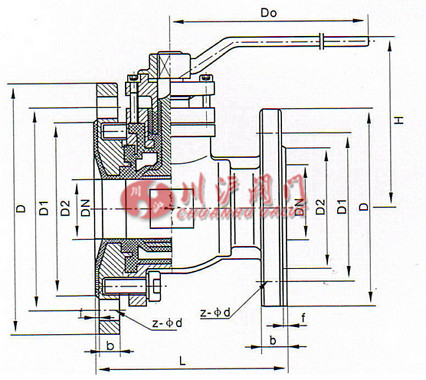

放料球閥 結構尺寸圖

放料球閥 結構圖

放料球閥 連接尺寸
公稱通徑 PN1.0主要外形尺寸和連接尺寸 重量
DN Weight
L D D1 D2 f Z-¢d b D0 H1 (Kg)
25/50 125 115/140 85/110 65/90 3/3 4-14/4-14 17/17 180 105 6
32/65 135 140/160 100/130 78/110 3/3 4-18/4-14 19/17 180 120 7.5
40/65 150 150/160 110/130 85/110 3/3 4-18/4-14 19/17 225 140 10
40/80 150 150/190 110/150 85/125 3/3 4-18/4-18 19/19 225 140 10
50/80 165 165/190 125/150 100/125 3/3 4-18/4-18 21/19 225 150 16
50/100 165 165/210 125/170 100/145 3/3 4-18/4-18 21/19 225 150 16
65/100 180 185/210 145/170 120/145 3/3 4-18/4-18 21/19 360 160 20.5
65/125 180 185/240 145/200 120/175 3/4 4-18/4-18 21/20 360 160 20.5
80/125 240 200/240 160/200 135/175 3/4 8-18/8-18 21/20 420 215 31
80/150 240 200/265 160/225 135/200 3/4 8-18/8-18 21/22 420 215 31
100/150 260 220/265 180/225 155/200 3/4 8-18/8-18 23/22 420 240 43
100/200 260 220/320 180/280 155/255 3/4 8-18/8-18 23/24 420 240 43
