電動放料閥 | FL941F/H
電動放料閥 產品說明
FL941F/HF電動放料閥性能與用途:操作方便,開啟自由,運動靈活可靠;閥瓣裝配維修簡單,密封結構合理,密封圈更換方便實用。 結構:主要由閥體,閥瓣,密封圈,閥桿,支架,閥壓蓋,手輪,法蘭,螺母,定位螺釘?shù)攘慵1绢愰y門在管道中一般應當水平安裝。
FL941F/H電動放料閥根據實際情況的需要,放底結構設計為平底型,閥體為V型,并提供提升和下降兩種工作方式閥瓣。閥體內腔裝有耐沖刷、耐腐蝕的密封圈,在開啟瞬間,可以保護閥體不被介質沖刷、腐蝕,并對密封圈進行特種處理,使表面硬度達到HRC56-62,具有高耐磨、耐腐蝕的功能。閥瓣密封根據需要時封面均堆焊有硬質合金,密封副采用線密封,保證密封的可靠性,并可防止結疤。同時,采取短行程閥瓣的設計。在化工、石油、冶金、制藥、農藥、染料、食品加工等行業廣泛使用。各種操作方式,例如,手動,氣動(彈簧復位式、雙作用式、帶手輪和不帶手輪),電動,液動,齒輪等。
FL941F/HF電動放料閥系列主要用于反映器,儲罐和其他容器的底部排料,借助于底部法蘭焊接于儲罐和其他的底部,因此消除工藝介質通常在容器出口的殘留現象。
電動放料閥 產品特點
零件名稱 | ZGICr18Ni9Tit系列 | ZG00Cr18Ni10系列 | ZG1Cr18Ni12M02Ti系列 | ZG00Cr17Ni14M02系列 | WCB系列 |
---|---|---|---|---|---|
閥體/閥蓋 | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12M02Ti | ZG00Cr17Ni14M02 | WCB+F46 |
閥桿 | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12M02Ti | ZG00Cr17Ni14M02 | WCB+F46 |
閥瓣 | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12M02Ti | ZG00Cr17Ni14M02 | WCB+F46 |
墊片 | 304+PTFE | 304L+PTFE | 316+PTFE | 316L+PTFE | 石墨+304 |
螺柱 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 | 35CrMoA |
螺母 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 45 |

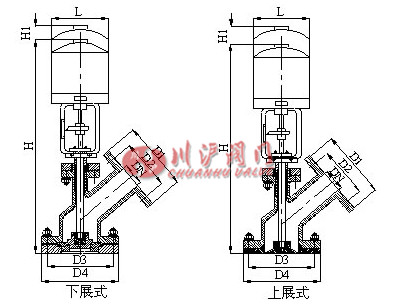

電動放料閥 結構尺寸圖
電動放料閥 連接尺寸
公稱通徑DN(mm) | 上展式 | 下展式 | H | H1 | L | ||||||
---|---|---|---|---|---|---|---|---|---|---|---|
D1 | D2 | D3 | D4 | D1 | D2 | D3 | D4 | ||||
25 | 115 | 85 | 85 | 115 | 115 | 85 | 100 | 135 | 750 | 280 | 280 |
32 | 135 | 100 | 100 | 135 | 135 | 100 | 110 | 145 | 810 | ||
40 | 145 | 110 | 110 | 145 | 145 | 110 | 125 | 160 | 845 | ||
50 | 160 | 125 | 125 | 160 | 160 | 125 | 145 | 180 | 845 | ||
65 | 180 | 145 | 145 | 180 | 180 | 145 | 160 | 195 | 1000 | 310 | |
80 | 195 | 160 | 160 | 195 | 195 | 160 | 180 | 215 | 1050 | ||
100 | 215 | 180 | 180 | 215 | 215 | 180 | 210 | 245 | 1120 | ||
125 | 245 | 210 | 210 | 245 | 245 | 210 | 240 | 280 | 1370 | ||
150 | 280 | 240 | 240 | 280 | 280 | 240 | 295 | 335 | 1450 | 370 | |
200 | 335 | 295 | 295 | 335 | 335 | 295 | 335 | 405 | 1585 | 360 |

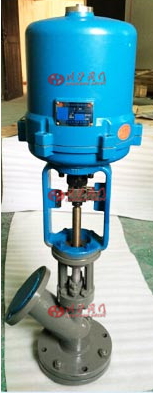

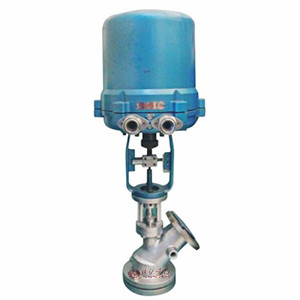

電動放料閥 圖片
