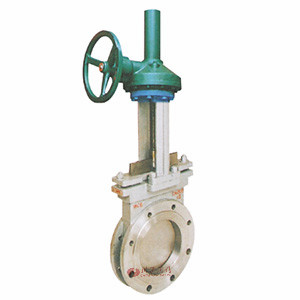

傘齒輪刀閘閥 | PZ573X
傘齒輪刀閘閥 產品說明
傘齒輪刀閘閥具有結構簡單緊湊、設計合理、輕型節材、密封可靠、操作輕便靈活、體積小、通道流暢、流阻小、重量輕、易安裝、易拆卸等優點,徹底解決了普通閘閥、平板閘閥、截止閥、調節閥、蝶閥、球閥等閥門的重量大、流阻大、面積大、難安裝等疑難問題,可取代通用切斷閥和調節閥,可在工作壓力1.0MPa- 2.5MPa,使用溫度-29-425℃情況下正常工作。刀型閘閥的閘板具有剪切功能,可刮除密封面上的粘著物,自動清除雜物,不銹鋼閘板可防止腐蝕引起的密封泄漏。該產品為傘齒輪驅動,操作輕松靈活,常用于較大口么或較高壓力人工手動操作。
設計制造:JB/TB8691-1988
結構長度:GB/T15188.2-94
法蘭連接:GB/T9113.1-2000JB/T79-94
試驗與驗收:GB/T13927-92
傘齒輪刀閘閥 性能規范
公稱壓力(MPa) | PN |
---|---|
殼體試驗 | 1.5*PN |
密封試驗 | 1.1*PN |
工作溫度 | 橡膠≤80℃;四氟密封≤180℃;硬密封≤425℃ |
適用介質 | 糖漿、紙漿、污水、煤漿、灰、渣水混合物 |
傘齒輪刀閘閥 材質說明
閥體、上蓋 | 碳鋼、不銹鋼 |
---|---|
碳鋼、不銹鋼 |
碳鋼、不銹鋼 |
閥桿 | 不銹鋼 |
密封圈 | 橡膠、四氟、不銹鋼、硬質合金 |

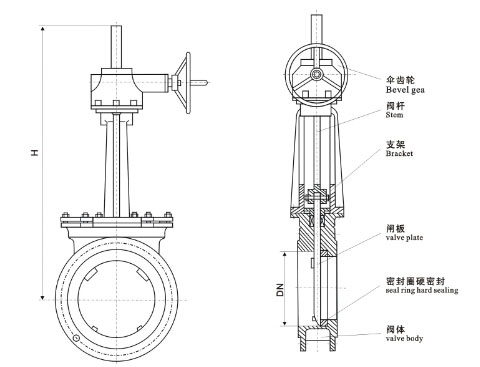

傘齒輪刀閘閥 結構尺寸圖
傘齒輪刀閘閥 連接尺寸
公稱通徑 | H |
---|---|
50 | 370 |
65 | 400 |
80 | 440 |
100 | 510 |
125 | 580 |
150 | 690 |
200 | 800 |
250 | 960 |
300 | 1200 |
350 | 1360 |
400 | 1550 |
450 | 1700 |
500 | 1900 |
600 | 2400 |
