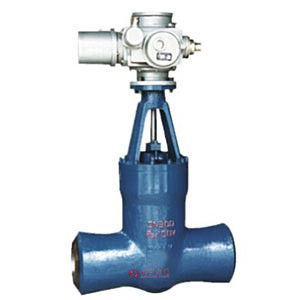

電動高壓焊接閘閥 | Z960Y
電動高壓焊接閘閥 產品說明
高溫高壓電站閘閥有兩種標準形式 一種是遵循ANSIB16.34和JISL1E101標準的引進型,另一種是按JB3595標準的國標型.其遵循的溫度-壓力等級是一致的,在一些管道中存在著某種互換關系。中部采用無閥蓋壓力自緊式,在高溫高壓工況下具有良好的密封性能。自密封圈有兩種材料,一種是低碳鋼. 另一種是柔性石墨316絲(網)。密封面上層焊鉆基硬質合金,其加工后的純金屬層≥3mm,具有耐磨、耐高溫、抗腐蝕、抗擦傷、使用壽命長。支管兩端為焊接結構,焊按坡口可按標準或用戶要求制作。適用于火電廠、石油化工、冶金等高溫高壓的水、冶金等高溫高壓的水、蒸汽、油品、過熱蒸汽的管道上。
電動高壓焊接閘閥 技術參數
零件名稱 | 材料牌號 | |||
---|---|---|---|---|
閥體 | A216WCB | A217WC1 | A217WC6 | A217WC9 |
閘板 | A216WCB | A217WC1 | A217WC6 | A217WC9 |
閥座 | 25 | 15CrMoA | 12Cr1MoVA | 12Cr1MoVA |
閥桿 | 1Cr17Ni2 | 1Cr17Ni2 | SUH600 | SUH600 |
20Cr1Mo1V1A | 20Cr1MoVA | |||
閥蓋 | 25 | 15CrMoA | 12Cr1MoVA | 12Cr1MoVA |
WCB | WC1 | WC6 | WC9 | |
填料 | 增強柔性石墨 | |||
支架 | WCB | WCB | WCB | WCB |
WC1 | WC6 | WC9 | ||
密封環 | S軟鋼(增強柔性石墨) | S軟鋼 | F軟鋼 | |
空桿螺母 | 45(ZCuZn25A16Fe3Mn3) | |||
適用溫度 | ≤425℃ | ≤450℃ | ≤540℃ | ≤570℃ |

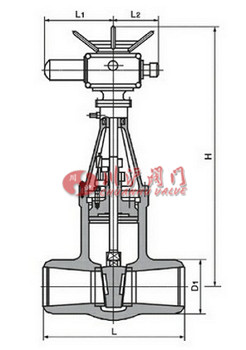

電動高壓焊接閘閥 結構尺寸圖
電動高壓焊接閘閥 連接尺寸
型號 | 公稱通徑 DN ( mm ) | 主要尺寸( mm ) | 重量( kg ) | ||
---|---|---|---|---|---|
L | D1 | D2 | |||
Z962H-200? Z960Y-200? Z962Y-P54100V? Z960Y-P54100V |
150 | 650 | 164 | 200 | 420 |
175 | 750 | 186 | 223 | 526 | |
200 | 800 | 200 | 262 | 550 | |
225 | 850 | 233 | 282 | 595 | |
250 | 950 | 275 | 325 | 1210 | |
300 | 1200 | 312 | 380 | 2100 | |
Z962H-250? Z960Y-250? Z962Y-P54140V? Z962Y-P54140V |
150 | 700 | 150 | 200 | 420 |
175 | 750 | 175 | 223 | 530 | |
200 | 800 | 200 | 262 | 560 | |
225 | 850 | 220 | 282 | 600 | |
250 | 950 | 265 | 325 | 1220 | |
300 | 1194 | 305 | 380 | 2120 | |
Z960Y-320? Z960Y-P57170V |
150 | 700 | 150 | 200 | 615 |
175 | 750 | 170 | 225 | 680 | |
200 | 800 | 200 | 262 | 695 | |
225 | 850 | 207 | 283 | 700 | |
250 | 950 | 250 | 325 | 1460 | |
300 | 1245 | 265 | 377 | 2650? |
