產品中心-上海川滬閥門廠

當前位置:首頁 > 產品中心 > 電動閘閥電動閘閥
電動高壓閘閥 | Z941Y

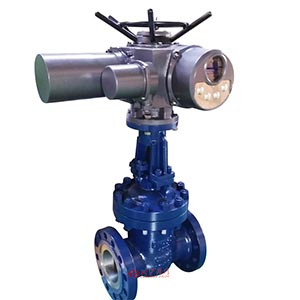

電動高壓閘閥 產品圖片

電動高壓閘閥 產品說明
電動高壓閘閥是由高精度電動執行器與高壓閘閥組成。采用法蘭或者焊接式連接,屬整體直通鑄造(鍛造)閥,電動高壓閘閥主要應用于壓力為PN25.0MPa以內的水、蒸汽、油品、過熱蒸汽的管道上,中部采用閥蓋連接,在高溫高壓工況下具有良好的密封性能。電動高壓閘閥密封面上層堆焊硬質合金,其加工后的純金屬層≥3mm,具有耐磨、耐高溫、抗腐蝕、抗擦傷、使用壽命長。
1、采用中法蘭螺栓連接,支管兩端為法蘭連接結構。
2、閥座密封面采用鐵基鉻鎳不銹鋼堆焊而成,耐磨、抗擦傷性能好。
3、閥桿表面經抗蝕性氮化處理,具有良好的抗腐蝕性和抗擦傷性。
4、電動高壓閘閥的關閉和開啟由裝在閥蓋上的電動裝置來控制。電動裝置分別配有閥門專用電機、減速箱、轉矩控制機構、行程控制機構、現場操作機構,手、電動切換機構。閥門的開關均由行程控制機構調整,調整轉矩限制機構,可以在行程控制機構失靈的情況下,保護閥門。電動焊接閘閥關閉主要通過電動裝置及能夠調整的楔式雙閘板、萬向頂、夾圈等組成,借閥體內導向作升降運動。
5、電動裝置除能就地操作外,還可進行遠距離操作。

電動高壓閘閥 技術參數
設計與制造 GB/T12234
連接端尺寸 結構長度 GB/T12221
法蘭尺寸 JB79
檢驗與試驗 JB/T9092
材 料 碳鋼 GB/T12229
不銹鋼 GB/T12230
標 志 GB/T12220
供 貨 JB/T7928
電動高壓閘閥 主要性能規范
壓力標準 公稱壓力(MPa) 壓力級 JIS(K)
試驗壓力(MPa) 1.6 2.5 4.0 6.4 10.0 16.0 150 300 600 10K 20K 30K
強度試驗 2.4 3.75 6.0 9.6 15.0 24.0 3.0 7.5 16.5 2.4 3.8 5.7
密封試驗 1.76 2.75 4.4 7.04 11.0 17.6 2.2 5.5 12.1 1.5 2.8 4.2
電動高壓閘閥 主要零件材料
閥體、閥蓋 閥板 閥座 閥桿 填料 適用介質 適用溫度(≤℃)
WCB WCB+D507MO  D577 2Crl3 柔性石墨 水、油品、蒸汽 425
ZGlCr5MO ZGlCr5M0+ Stellite12 1Crl8Ni9+ Stellite6 25Cr2M01VA 柔性石墨 水、油品、蒸汽 550
ZGlCrl8Ni9Ti Crl了Ni2 1Crl8Ni9+ Stellite6 1Crl8Ni9Ti PTFE 硝酸類、堿類 200
ZG00Crl7Nil4M02 316L+ Stellite12 316L+Stel1ite6 316L PTFE 尿素、甲銨液、磷酸 200

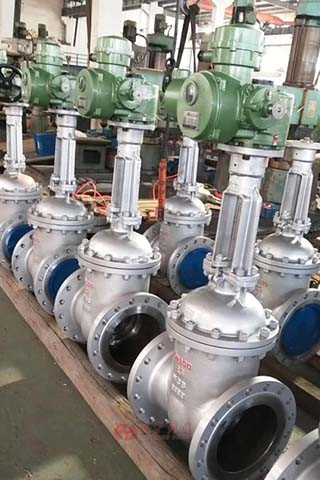

電動高壓閘閥圖片

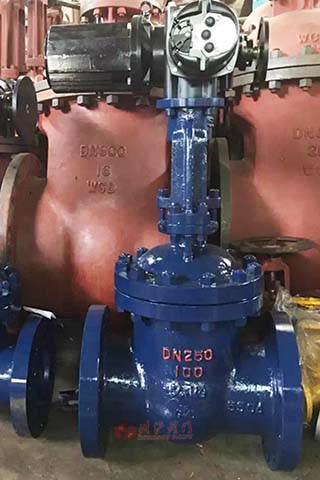

電動高壓閘閥圖片 電動高壓閘閥圖片
