產品中心-上海川滬閥門廠

當前位置:首頁 > 產品中心 > 電動閘閥電動閘閥
電動暗桿閘閥 | Z945T

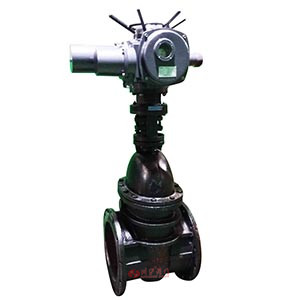

電動暗桿閘閥圖片

電動暗桿閘閥 產品說明
電動暗桿閘閥采用多回轉電動裝置與鑄鐵閘閥閥體組成,驅動部分采用多回轉電動裝置,用以驅動和控制閥門的開啟和關閉,操作人員可以在控制室內遠距離對電動暗桿閘閥進行控制,也可以現場手動操作,也可以與計算機配合實現計算機自動控制。電動鑄鐵閘閥廣泛用于石油、化工、制藥、電力等行業,在公稱壓力≤1.0Mpa的蒸氣、水、油品等介質的管路上作啟閉作用。
1.電動暗桿閘閥適用于液、氣介質管路和設備,作為接通和斷流之用。
2.電動暗桿閘閥在管路中主要作截流用,安裝不受流向限制。傳動方式采用電動,啟閉時可傳遞較大的力矩,大大減輕了啟閉強度。
3.電動暗桿閘閥具有強度高、剛性好、耐磨損、壽命長、性能穩定等特點。

電動暗桿閘閥 技術參數
設計制造 JB/T 8691-98
結構長度 GB/T 15188.2-94
法蘭連接尺寸 GB/T 9113-2000
閥門檢查和試驗 GB/T 13927-92
電動暗桿閘閥 結構尺寸圖

電動暗桿閘閥 結構圖

電動暗桿閘閥 連接尺寸
型 號 公稱通徑
DN(㎜)
尺寸 重量(㎏
L D D1 D2 b-f z-фd H H1 L1 L2
Z945T/W-10 100 229 215 180 155 22-3 8-ф18 757 594 161 391 88
125 254 245 210 185 24-3 8-ф18 802 639 161 391 10
150 267 280 240 210 24-3 8-ф23 843 680 161 391 122
200 330 335 295 265 26-3 8-ф23 993 830 161 391 178
250 380 390 350 320 28-3 12-ф23 1097 934 161 391 239
300 420 440 400 368 28-4 12-ф23 1194 1082 215 299 323
350 450 500 460 428 30-4 16-ф23 1269 1157 215 299 431
400 480 565 515 484 32-4 16-ф25 1445 1333 215 299 555
500 540 670 620 585 34-4 20-ф25 1658 1546 215 299 908
600 600 780 725 685 36-5 20-ф30 1758 1646 215 299 1148
700 660 895 840 800 40-5 24-ф30 1976 258 318 1800
800 720 1010 950 905 44-5 24-ф34 2136 258 318 2340
