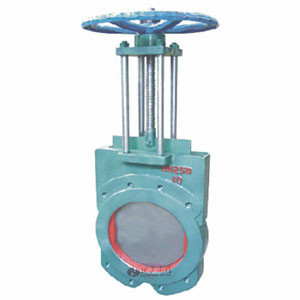

漿液閥 | Z73X
漿液閥 產品說明
Z73X、Z373X 型 PN2.5~PN16 鑄鐵對夾式漿液閥:手動(Z73X)或渦輪驅動(Z373X),對夾式連接形式,明桿平行式剛性單閘板,閥座密封面材料為合成橡膠或聚四氟乙烯,公稱壓力 PN2.5~PN16,閥體材料為灰鑄鐵的閘閥(漿液閥)。Z73X、Z373X 型漿料閥廣泛適用于石油、化工、火力發電廠等油品、水、蒸汽管路上作接通或截?cái)喙苈分薪橘|(zhì)的啟閉裝置。
漿液閥 性能參數
型號 | PN | 工作壓力/MPa | 適用介質 | 適用溫度/℃ |
---|---|---|---|---|
Z73X-2.5 | 2.5 | 0.25 | 煤漿、糠漿、紙漿、泥漿、污水、礦渣等 | ≤120 |
Z73X-2.5 | ||||
Z73X-6 | 6 | 0.6 | ||
Z373X-6 | ||||
Z73X-10 | ||||
10 | 1.0 | |||
Z373X-10 | ||||
Z73X-16 | 16 | 1.6 | ||
Z373X-16 |

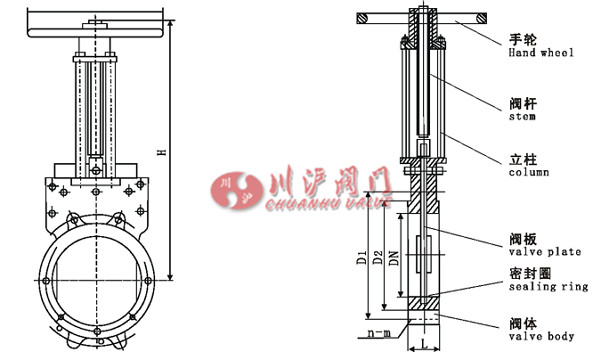

漿液閥 結構尺寸圖
漿液閥 連接尺寸
公稱通徑DN |
L | D | D1 | D0 | H | n-M | |
---|---|---|---|---|---|---|---|
PN6 | PN10 | ||||||
50 | 48 | 48 | 125 | 100 | 180 | 295 | 4-M16 |
65 | 48 | 48 | 145 | 120 | 180 | 305 | 4-M16 |
80 | 50 | 50 | 160 | 135 | 220 | 330 | 8-M16 |
100 | 50 | 50 | 180 | 155 | 220 | 380 | 8-M16 |
125 | 50 | 50 | 210 | 185 | 240 | 415 | 8-M16 |
150 | 60 | 60 | 240 | 210 | 280 | 490 | 8-M20 |
200 | 60 | 60 | 295 | 265 | 280 | 550 | 8-M20 |
250 | 70 | 70 | 350 | 320 | 360 | 693 | 12-M20 |
300 | 80 | 80 | 400 | 368 | 400 | 796 | 12-M20 |
350 | 80 | 90 | 460 | 428 | 400 | 895 | 16-M20 |
400 | 90 | 120 | 515 | 482 | 500 | 1004 | 16-M22 |
450 | 90 | 120 | 565 | 532 | 500 | 1110 | 20-M22 |
500 | 90 | 130 | 620 | 585 | 600 | 1210 | 20-M22 |
600 | 140 | 140 | 725 | 685 | 700 | 1460 | 20-M27 |
700 | 140 | 140 | 840 | 800 | 800 | 1680 | 24-M27 |
800 | 190 | 190 | 950 | 905 | 800 | 1910 | 24-M30 |
900 | 203 | 203 | 1050 | 1005 | 800 | 2130 | 28-M30 |
1000 | 216 | 216 | 1160 | 1115 | 800 | 2350 | 28-M30 |
1200 | 254 | 254 | 1380 | 1325 | 800 | 2650 | 32-M30 |
