電動三通Y型球閥 | CHQ942F\H

電動三通Y型球閥圖片

電動三通Y型球閥 產品說明
電動三通Y型球閥有相互成120°、135°二種閥體結構形式,Y型三通球閥流道平坦、流體阻力小,流通能力強。切換時介質無滯留,不會造成二次污染。

電動三通Y型球閥 性能參數
電動執行器技術參數 Y型電動三通球閥閥體參數
電源 AC110、AC220、AC380V/DC24、DC220V 公稱通徑 DN50~250mm
輸出力矩 50N·M~2000N·M 公稱壓力 PN1.6-10MPa
任選功能 開關型、觸點型、開度信號、智能調節型 閥軸材質 不銹鋼
動作范圍 0~90°±5° 閥體材質 WCB/304/316/316L不銹鋼
動作時間 15秒/30秒/60秒 球體材質 WCB/304/316/316L不銹鋼
環境溫度 -30°~60° 閥座密封 PTFE、PPL、合金鋼、硬質合金
手動操作 附帶手柄操作 溫度 PTFE≤180℃、PPL≤350℃
限位 電氣、機械二重限位 結構型式 法蘭
防護等級 IP-67(防爆外殼:Exd Ⅱ BT4 IP67可選) 適用介質 水、石油、酸類、粘性流體、漿料介質等
輸入信號 4-20mA/0-10VDC(智能調節型) 特點 結構緊湊、體積小、安裝簡單快速
電動三通Y型球閥 材質說明
零件名稱 材料名稱
閥體 WCB 304(CF8) 316(CF8M) 316L(CF3M)
球體 2Cr13+氮化處理 304 316 316L
閥桿 2Cr13 304 316 316L
密封圈 聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨
適用介質 水、氣體、蒸汽、油品等 硝酸等腐蝕性介質 醋酸等腐蝕介質 尿素等腐蝕性介質

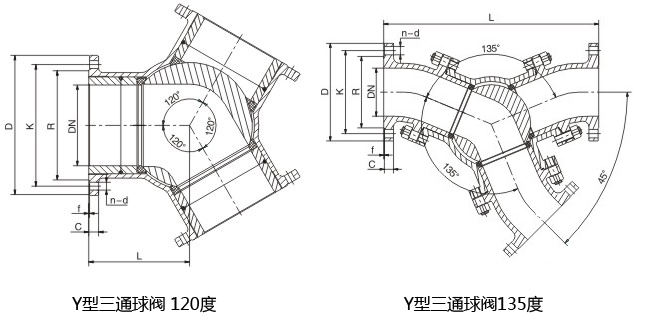

電動三通Y型球閥 結構尺寸圖

電動三通Y型球閥結構圖

電動三通Y型球閥 連接尺寸

120度Y型三通球閥尺寸

DN L D K R C f n-d
50 110 160/165 125 100 20 3 4-18
65 130 180/185 145 120 20 3 4-18
80 150 195/200 160 135 20 3 8-18
100 170 215/220 180 155 22 3 8-18
125 190 245/250 210 185 22 3 8-18
150 210 280/285 240 210 24 3 8-23
200 245 335/340 295 265 24 3 12-23
250 290 405 355 320 30 3 12-25

135度Y型三通球閥尺寸

DN L D K R C f n-d
50 340 160/165 125 100 20 3 4-18
65 400 180/185 145 120 20 3 4-18
80 410 195/200 160 135 20 3 8-18
100 460 215/220 180 155 22 3 8-18
125 560 245/250 210 185 22 3 8-18
150 660 280/285 240 210 24 3 8-23
200 800 335/340 295 265 24 3 12-23
250 1030 405 355 320 30 3 12-25
300 1140 460 410 375 30 4 12-25

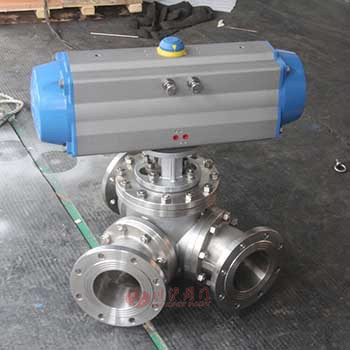

氣動三通Y型球閥圖片
